Пилорама по дереву: виды, лучшие модели, самостоятельное изготовление

Ленточная

Наиболее распространенная разновидность. Отличается не слишком высокой производительностью, безопасностью, несложным устройством. Благодаря этому широко используется в подсобном хозяйстве.

Состоит из:

  • станины;
  • направляющих;
  • рамы;
  • колес;
  • полотна;
  • двигателя.

Колеса расположены на подвижной раме и вращаются в одном направлении за счет энергии двигателя. На них натянуто полотно пилы, которое движется вместе с ними в горизонтальной плоскости. На станине закреплены направляющие, на которых располагается бревно.

Чтобы срезать часть бревна и получить доску, колеса с полотном опускают на нужную высоту и начинают двигать раму, пока механизм не срежет нужное количество дерева.

Дисковая

Конструкция этого типа пилорамы напоминает устройство ленточной. Разница в том, что для резки дерева используется диск. Он также закреплен на раме.

Дисковая пилорама может обладать высокой производительностью, которой добиваются благодаря установке нескольких дисков одновременно. На устройствах, которые используются в профессиональной деревообработке, их количество может достигать 5 – 6. Это позволяет нарезать бревно на доски за один проход рамы вдоль него.

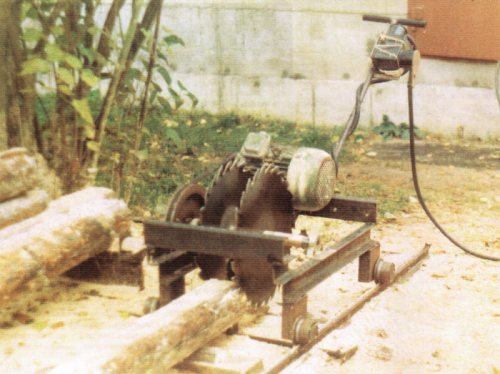

Среди дисковых пилорам выделяют угловые. Их используют для распилки толстых бревен, которые диск не в состоянии пройти насквозь. Также устройства применяют для получения пиломатериалов небольшой ширины. Принцип работы угловой пилорамы состоит в том, что она делает несколько надрезов на заготовке, но не распиливает ее до конца. Затем эти надрезы срезают, получая доски необходимой ширины.

Угловые станки обычно имеют 2 и более дисков, причем часть из них работает в вертикальной плоскости, а часть – в горизонтальной.

Рамная

Состоит из:

  • станины;
  • направляющих;
  • рамы;
  • колес;
  • нескольких пил;
  • двигателя.

При этом пилы в раме расположены в вертикальной плоскости и совершают возвратно-поступательные движения. Сама рамка едет вдоль станины с помощью колес, приводимых в движение двигателем.

Механизм работы следующий:

  1. Бревно твердо закрепляют на станине с помощью имеющихся там струбцин.
  2. Запускают двигатель.
  3. Рамка начинает ехать по станине, а пилы – совершать возвратно-поступательные движения в вертикальной плоскости.

На выходе получается несколько досок. Их количество зависит от числа полотен. Их может быть от 4 до 6.

Особенности

Мини-пилорама – это специфическое оборудование, позволяющее обрабатывать дерево разной породы, в результате чего изготавливаются заготовки различных форм и конфигураций. Стоит выделить ряд основных и важных особенностей конструкции.

  • Возможность транспортировки. Конструкцию с легкостью можно устанавливать в нужном месте (например, на даче, во дворе частного дома).
  • Простота эксплуатации. Для запуска и работы достаточно одного человека.
  • Широкий функционал. Большинство моделей способны выпиливать пластины, доски, брус/полубрус, лафет, шпон из цельного массива дерева.
  • Компактные габариты. Как правило, мини-пилорама маленькая, не занимает много места, однако справляется с огромным перечнем задач.

Кроме того, мини-пилорамы характеризуются небольшим весом и средней стоимостью, если сравнивать с промышленным оборудованием, используемым в коммерческих целях. Подобрать оптимальный вариант для бытовых нужд можно, ознакомившись с модельным рядом устройств, что предлагают отечественные и зарубежные производители.

Виды ленточной мини-пилорамы

Отличительной чертой этого оборудования для обработки древесины — это простота конструкции, доступность использования и ухода за ним. Стоит также отметить, что при правильном уходе, пилорамы ленточные имеют довольно длительный срок эксплуатации.

Весь уход заключается лишь в том, что необходимо точить зубья пилы по мере их износа. Это сожжет сделать, даже новичок.

Все ленточные мини-пилорамы можно условно подразделить на 2 вида:

  1. Горизонтальная. Применяется при необходимости эффективного и быстрого распила бревен, обработки брусьев, распиловки досок и пр. Принцип работы заключается в том, что бревно прочно прижимается к рельсу посредством использования специальных зажимов. Как правило, горизонтальные ленточные мини-пилорамы пригодны для применения на небольших предприятиях со средними объемами работ.
  2. Вертикальная. Ее популярность у пользователей обусловлена прочностью конструкции и безопасностью выполнения всех видов работ. Это стало возможным благодаря тому, что все опасные рабочие элементы закрыты. Благодаря такой конструкции возможность несчастных случаев сводится к минимуму. Посредством использования этого оборудования можно выполнить такие манипуляции, как распиловка широких досок, бруса или раскрой бревна. Вертикальные мини-пилорамы ленточного типа актуальны для выполнения больших объемов работ на крупных предприятиях.

Ленточные пилорамы требуют регулировки при каждом использовании, что связано со сменой древесины, толщины исходного материала и другими показателями.

Необходимые советы и рекомендации

Так как пилорама считается довольно опасным агрегатом внушительных размеров, то перед ее сборкой своими руками необходимо тщательно продумать, в каком месте она будет эксплуатироваться. Для этого хорошо подойдет:

  • сарай;
  • гараж;
  • обыкновенное подсобное помещение с бетонным основанием.

Такое место должно хорошо проветриваться, быть просторным и иметь достаточное освещение. Место для этого устройства можно найти и на улице, но для него обязательно оборудуют навес.

Если у пилорамы присутствует электрический двигатель, то нужно тщательно отнестись к монтажу проводки и установке необходимых переключателей и автоматов. Если рядом с местом работы находится склад для готовых досок, то это значительно облегчает весь процесс.

Собирая агрегат своими руками, особое внимание необходимо уделить его режущим и подвижным частям, которые считаются самыми опасными элементами. Вообще, следует соблюдать меры безопасности при эксплуатации устройства.

После сборки пилорамы и перед началом работ обязательно проверяют все крепления и составные узлы, а также устойчивость конструкции. Первый запуск устройства выполняется после соблюдения всех необходимых рекомендаций.

Таким образом, изготовить пилораму своими руками – дело несложное. Эти устройства бывают разных видов и процесс их сборки представлено на видео. Также обязательно следует воспользоваться чертежами, чтобы ни в чем не ошибиться. Эксплуатируя пилораму, необходимо соблюдают технику безопасности, потому что это довольно опасное устройство.

Конструкция самодельной дисковой пилорамы

Простейший вариант самодельной мини-пилы включает в себя стол и отрезной диск. Сделать такое оборудование можно и самостоятельно, но оно не будет иметь высоких показателей производительности.

Основной недостаток конструкции этого типа — необходимость производить подачу материала самостоятельно. Это может с легкостью привести к нарушению геометрических параметров будущего бруса или доски. Потому такие установки применяются лишь для обработки листовых материалов и сравнительно малых заготовок.

Гораздо большим диапазоном функций может похвастаться пилорама углового типа. Это оборудование одновременно делает два распила в вертикальном и горизонтальном положении. Но ее сделать гораздо труднее, нежели модель, о которой было сказано выше. Самодельная дисковая пилорама обладает следующими особенностями конструкции:

  • перемещающаяся распиливающая каретка. Этот элемент перемещается по специальным направляющим, расположенным на платформе. На нем находится два двигателя с дисками;
  • стационарная платформа. Она предусматривает наличие фиксаторов материала, которые предотвращают смещение бревен и их последующую деформацию при работе.
Читать еще:  Как резать плитку болгаркой и какими кругами?

Сделать такую установку можно с помощью подручных приспособлений и материалов. Важно, чтобы пилорама выдерживала постоянные вибрации и нагрузки.

Если оборудование будет использоваться исключительно для изготовления досок, то вместо горизонтального инструмента можно поставить еще один вертикальный. Это существенно повысит показатели производительности пилорамы.

Общие сведения

Принцип работы

Ленточной пилорамой является станок, выполняющий продольный распил бревен. В нем есть возможность точной регулировки положения режущей поверхности, благодаря чему изготавливают материалы разные по толщине.

Конструкция устройства имеет в своем составе следующие элементы:

  • Ленточную пилу;
  • Зажимной механизм;
  • Механизм передвижения рамы;
  • Устройство регулирования полотна по высоте.

Заметка: Станок имеет электрический двигатель, обладающий мощностью более пяти киловатт.

Посредством ременной передачи крутящий момент передается на рабочие шкивы, на которых установлена лента пилы. В механизме пилы должно быть натяжное устройство автоматического корректирования ширины выдвигающихся шкивов пружинного либо гидравлического типа. Это необходимо для компенсации тепловых расширений металла на ленте в процессе работы.

При обработке круглых бревен, перемещение рамы с пилой и силовым устройством происходит вдоль закрепленного материала по бетонному основанию с рельсами. Посредством винтового механизма происходит регулирование высоты полотна пилы относительного самой нижней точки устройства. Он сделан так, что исключается любая вероятность перекоса в процессе работы.

Для того, чтобы заготовка надежно удерживалась, она укладывается между направляющими и фиксируется с помощью специальных зацепов. Как только бревно правильно уложено и закреплено, оператор плавно перемещает подвижную часть устройства, благодаря чему и срезается верхняя часть заготовки. После происходит приподнимание режущей поверхности и перемещение рамы на исходное место.

Важно: Если вы используете самодельную пилораму, то перемещение каретки над бревном придется выполнять руками. Заводские устройства практически полностью автоматизированны.

Особенности

Ленточная пилорама промышленного производства обладает следующими особенностями:

  • надежной конструкцией;
  • хорошей производительностью;
  • энергосбережением;
  • имеют качественный рез, т.е при распиловке не происходит волны и работать можно с небольшими материалами;
  • разнообразие видов по габаритам и весу вплоть до мини устройств;

Разновидности

Ленточные пилорамы можно разделить на конструктивные классы:

  • С электроприводом выделяются до пяти моделей, различающихся подвижностью каретки, мощностью двигателя, по размеру обрабатываемого сырья, дополнительными комплектующими и вспомогательными узлами;
  • с бензиновым мотором три вида, которые имеют разную мощность, разный максимум диаметра использованного бревна, а также разный размер пил.

Также, как уже говорилось ранее, пилорама может быть с автоматическим и ручным управлением.

Автоматические ленточные пилорамы предназначены для повышения производительности и могут перерабатывать любые породы дерева. В память программного обеспечения закладываются разнообразные варианты настроек работы устройства — толщина реза, очередность выполнения операций и т. п.

Ручной ленточной пилорамой можно быстро решать разнообразные задачи без автоматической настройки. Средний выход сырья необрезной доски на таком устройстве составляет около восьмидесяти семи процентов. Доска получается с чистой поверхностью, а отклонение от длины пропила не больше одного миллиметра.

Ручное устройство с передвижением вертикальных баков бывает у бензиновых ленточных пилорам, у агрегатов с небольшой мощностью до семи киловатт электрического двигателя.

Независимость от электроэнергии позволяет использовать пилораму в любом месте. При полной нагрузке показатель расхода топлива имеет значение три литра в час. Такого топливного бака вполне достаточно для непрерывной работы агрегата в течении нескольких часов.

Дизельное ленточное устройство считается наиболее мощным аналогом, благодаря которому обеспечивается бесперебойная распиловка длительное время.

Ленточная пилорама имеет двигатель внутреннего сгорания и систему легкого запуска. В бензиновых обороты вала более высокие, так передаточное значение задается исходя из диаметра приводного шкива, повышение которого регулируется редуктором.

Назначение и принцип работы

Пилорама используется, чтобы получать различные пиломатериалы (бруски, рейки, доски, шпалы) из цельных бревен. Она применяется на деревообрабатывающих предприятиях, лесопилках, мебельных фабриках и в сфере строительства. Это приспособление позволяет:

  1. Уменьшить количество стружки и иной грязи, появляющейся в процессе обработки древесины.
  2. Распиливать короткие заготовки с длиной от 1 м и получать детали с толщиной до 0,2 см.
  3. Снизить затраты электроэнергии.
  4. Устанавливать размерность получаемых пиломатериалов.
  5. Производить деревянные детали с высоким качеством поверхности с точностью до 2 мм.

Пилорама обладает следующими преимуществами:

  1. Мобильность. Деревообрабатывающий станок можно быстро разобрать и переместить на новое место.
  2. Устойчивость конструкции. Деревообрабатывающий станок может функционировать при суровых климатических условиях как в закрытых помещениях, так и за их пределами.
  3. Удобство эксплуатации. Пилорама оборудована множеством автоматических механизмов, облегчающих процесс обработки бревен. В процессе работы она не издает лишних шумов.

Недостатком этого агрегата является высокая стоимость. Она зависит от разновидности станка и его технических характеристик. На стоимость оборудования также оказывает влияние марка производителя. Дороже всего стоят устройства от шведских и канадских производителей. Их средняя стоимость составляет 324 тыс. руб. Станки, производимые на территории России, стоят 135 – 220 тыс. руб.

Пилорама состоит из следующих элементов:

  1. Станина. Она имеет П-образную форму и собирается из 2 параллельных швеллеров. По станине перемещается мобильная тележка с пильным элементом, установленным горизонтально. На ней также закрепляются рамы и щетки, предназначенные для очищения рабочей поверхности от опилок и иного производственного мусора.
  2. Пильная рама. Эта деталь представляют собой устройство, состоящее из нескольких сварных швов. На ее торцах располагаются ведущий и ведомый шкивы. Перемещение пильной рамы осуществляется при помощи металлических роликов и электромеханического привода с ведомыми и ведущими колесами.
  3. Направляющие. Они закреплены в средней части пильной рамы с помощью кронштейнов. На направляющих располагаются опорные ролики и стойки для бревен.
  4. Винтовой механизм. Он необходим для регулировки толщины обрабатываемых заготовок. Этот элемент позволяет предотвратить перекос бревна в процессе обработки.
  5. Зажимное устройство. Оно предназначено для фиксации бревна при распиловке. Зажимное устройство состоит из круглой трубы и зажимов в виде втулок.
  6. Пила. Она выступает в качестве главного режущего элемента пилорамы. Ее средняя ширина составляет 6 см. Пила натягивается при помощи гидравлического или пружинного механизма. Он позволяет оператору настраивать положение ведомого шкива и предотвращает сход режущего элемента с колес.
  7. Бак для смазочно-охлаждающей жидкости. Его используют, чтобы предотвратить налипание опилок на режущие элементы. На баке закреплены краны для подачи жидкости.
  8. Электромотор. Он предназначен для передачи крутящего момента на шкивы и активации механизмов цепной передачи, осуществляющих передвижение пильной рамы. Средняя мощность электродвигателя составляет 5 кВт.
  9. Пульт управления. Он размещен на верхней перемычке деревообрабатывающего станка. Рядом с пультом управления, со стороны оператора, располагаются измерительные приборы для точного расчета толщины получаемых пиломатериалов.
Читать еще:  Настройка ручного рубанка, шерхебля и фуганка

Устройство домашних пилорам организовано в виде нескольких блоков. Такая конструкция отличается простотой изготовления. Ее недостатком является невысокая производительность. Поэтому данные станки можно использовать только в бытовых условиях для получения небольшого количества пиломатериалов. Принцип работы этого агрегата заключается в резке закрепленного на специальной платформе бревна пильным инструментом, расположенным в горизонтальном положении. Размеры получаемых пиломатериалов предварительно задаются оператором.

Разновидности самодельных пилорам из бензопилы

Инструмент делится на два типа: стационарный (подвижный, неподвижный) и мобильный.

Стационарная

Принцип работы неподвижного станка прост. В нем заготовка передвигается навстречу режущей части, в то время как станок стоит на месте. Устройство делает ровные разрезы высокого качества. На станке можно использовать заготовку любой длины. Неподвижная пилорама из бензопилы имеет сложный механизм подачи бревна, поэтому при изготовлении могут возникнуть трудности. С подвижным станком работать легче. Заготовка находится в неподвижном состоянии, а пила движется навстречу ей. Недостаток инструмента — здесь используют заготовки точной длины.

Мобильная

В отличие от стационарной модели качество распила мобильной пилорамы намного ниже. Станок имеет простую конструкцию, так как заготовка играет роль направляющей. Здесь нож движется по направлению к бревну. Это ручная модель, которую можно переносить, поэтому она широко распространена на лесных заготовках — прямо в зоне лесоповала бревно разрезают на доски. Недостаток станка — движение заготовки нужно регулярно контролировать и выравнивать.

Инструменты

Для тех, кто живет за чертой города, особенно если есть возможность «обзавестись» кругляком, весьма актуальным является приобретение пилорамы. Ее наличие обеспечит владельца доской и брусом по вполне приемлемой стоимости. И к тому же позволит заработать, дерево было и остается основным строительным материалом.

Если мы решили приобрести пилораму рамную, тогда у нас два пути: купить готовое изделие, благо выбор разнообразен, или соорудить ее своими руками. Целесообразность того или иного решения будет зависеть от наших планов. То есть от тех объемов кубометров древесины, которые мы планируем обрабатывать. Для того что бы принять осознанное решение давайте познакомимся с видами рамных пил, с их основными характеристиками и рассмотрим их стоимость. И в заключительной части статьи познакомимся, как построить пилораму своими руками.

Содержание

  1. Разновидность рамных пил.
  2. Основные характеристики, модели и их стоимость.
  3. Мастерим самостоятельно.

Разновидность рамных пил

Пилорама рамная видео

Сразу отметим, что в нашем понимании рамная пилорама несколько отличается от стандартного понимания данного оборудования. В статье мы рассмотрим варианты пилорам, в которых есть основание — рама. Стандартная заводская рамная пилорама – это профессиональное и дорогое оборудование, с высокой производительностью и функционалом. Такая пилорама во дворе обычного фермера ни к чему, а если и есть нужда в ней – то ее приобретают. Просто нет смысла изобретать велосипед, когда готовый агрегат окупает себя через 2 – 3 месяца. Стоимость таких пилорам от 500 000 рублей и выше. Конечно при наличии необходимого объема леса. Поэтому мы рассмотрим виды пилорам, которые можно купить или собрать самостоятельно, так называемые мини – пилорамы.

Существует большой выбор оборудования по распиловке круглого леса. Для приусадебного хозяйства большинство из них — очень дорогое удовольствие. К тому же объем переработки древесины у них в промышленных масштабах, от нескольких тысяч кубометров за день. В нашем случае нас будут интересовать три типа пилорам: ленточная, дисковая (циркулярка) и шинная (цепная). Рассмотрим особенности и положительные стороны каждой из технологии пиления.

Ленточная – самая выгодная технология. Она производит наименьшее количество отходов (опилок) и менее всех прихотлива к климатическим условиям. Но в то же время она и самая сложная для создания своими руками. Ее использование целесообразно для работы с деревом диаметром до 70 мм.

Дисковая – одна из самых распространенных «домашних» пил. Простота конструкции, надежность, многофункциональность – это основные достоинства данной технологии пропила. К недостаткам можно отнести стоимость качественных дисков и несколько больший объем отходов, по сравнению с ленточными пилорамами. Но в «домашних» условиях величина отходов не существенна, поскольку объемы распиловки все же скромные.

Шинная мини – пилорама, наиболее распространённый тип пилорам среди «любителей». Но, несмотря на не притязательность данной технологии она дает весьма хорошие показатели обработки древесины при достаточно высоком качестве. Пилорама наиболее проста в создании своими руками.

Основные характеристики, модели и их стоимость

Рассмотрим несколько заводских моделей пилорам, будем знать, на что ориентироваться и цена рамной пилорамы поможет решить покупать готовое изделие или мастерить самому.

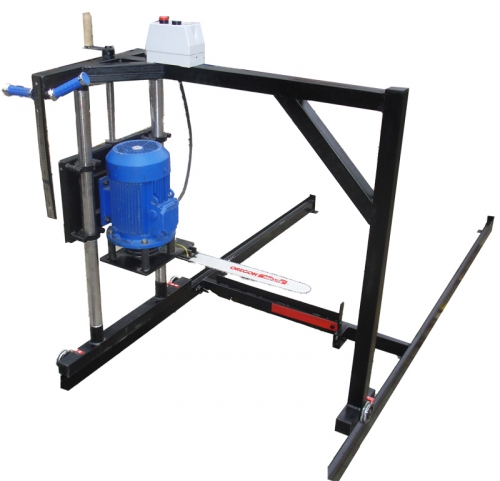

Шинная минипилорама ПЦМ-3Б (Stihl MS 660) – данное устройство способно обрабатывать бревна до 60 см, длинной до 9 метров. Модель цепной пилы Stihl профессиональна, мощность двигателя 5,2 кВт. Пила способна обрабатывать до 6 кубометров древесины за смену, т.е. за 8 часов. Ее стоимость от 60 000 тыс. рублей.

Минипилорама ПЦМ-1Э (380В) – так же обрабатывает древесину толщиной до 60 см, максимальная длина бревна 9,5 метра. Основным отличием является наличие трехфазного электродвигателя мощностью от 5,5 до 7,5 кВт. Стоимость 30 – 40 тыс. рублей.

Пилорама ленточная Wood-Mizer LT-15 способна обрабатывать бревна толщиной до 70 см и неограниченной длинной, при максимальном весе до 2 тонн. Может быть в двух вариантах, с электродвигателем мощностью 11 кВт и бензиновым двигателем 18 л.с. Стоимость такого оборудования 220 000 руб.

Дисковая пилорама Тайга ДП-1 – бревна до 90 см и длиной 7 метров. Производит все виды пиломатериалов. Мощность двигателя 11 кВт, за смену способна обработать от 10 м3 пиломатериалов. Стоимость 190 тыс. рублей.

Мастерим самостоятельно

После того как мы познакомились с некоторыми моделями пилорам, знаем к чему стремится при проектировании и сборке – можем начинать составлять план создания самодельной рамной пилорамы. Заметим что если данное оборудование необходимо для бизнеса – лучше купить готовое, будет быстрее и выгоднее. Мастерить самому стоит лишь в том случае, когда такое устройство нам необходимо не постоянно, или у нас есть хотя бы часть необходимых материалов (двигатель, металлический профиль и т.д.).

Читать еще:  Круглогубцы, плоскогубцы, тонкогубцы для рукоделия

Показатели самодельного оборудования будут иметь более низкие характеристики, и это вполне нормально. Если нам необходимо произвести доску для пола или балки для перекрытия крыши, вполне подойдет и произведенная пилорама рамная своими руками.

Для начала нам необходимо определится с нашими потребностями:

  • производительность, сколько кубометров древесины мы собираемся обрабатывать;
  • предположительная толщина и длина бревен;
  • место установки (стационарное или необходимо будет перемещать);
  • тип энергии (электроэнергия или бензин).

В зависимости от этих характеристик и предстоит выбирать материалы и тип конструкции пилорамы. Устройство пилорамы рамной будет следующим:

  • основание, станина или рама. Не зависимо от типа пилорамы, она должна быть надежной и устойчивой. От этого будет зависеть качество распила и что более важно наша собственная безопасность. Ее длинна будет зависеть от длины бревен, которые мы собираемся пилить. Для создания направляющих материалом могут служить уголок, труба, П – образный профиль или другие виды. Толщина металла так же будет зависеть от предполагаемого веса кругляка. Для каретки с пилой нам вполне достаточно будет металла толщиной 3 – 4 мм, вес двигателя и пильной арматуры выдержит вполне;
  • двигатель. Здесь больше зависит от того что нам более доступно. Есть в наличии трехфазный электродвигатель мощностью от 3 кВт – ставим его. Если есть полупрофессиональная бензопила – можно приспособить каретку по нее. Цепная электропила не подойдет, ее двигатель не предназначен для таких видов работ. Бытовые бензопилы тоже не подойдут, слабоваты, а значит, при больших нагрузках быстро выйдут из строя;
  • устройство для крепления бревна. Как правило, проще сделать его стационарным и невысоким. Толщина металла будет зависеть от веса бревна для распила, тут уже в зависимости от потребностей. Можно использовать и твердые породы дерева, с ним работать проще;
  • шина или диск. Длина диска и шины примерно одинаковы 40 – 50 см. Существует специальный вид шин, и цепи с меньшей толщиной пропила, так будет существенно меньше отходов. Цепь нужна тоже специальная с углом заточки в 10 градусов.

Рассмотрим на примере как сделать пилораму рамную. Это лишь приблизительная схема, в зависимости от необходимых параметров и выбранной конструкции она может отличаться. Главное понять в общих чертах, а далее все придет по мере конструирования и сборки. К тому же со временем никто не мешает ее модернизировать. За основу возьмем заводскую модель изображенную на фото.

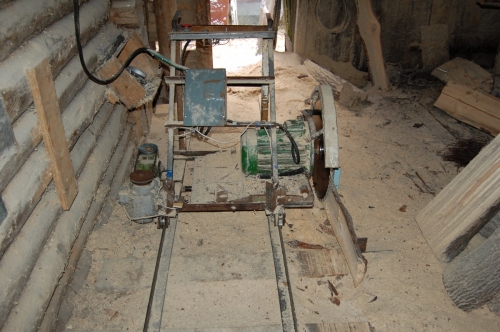

Возьмем за пример пилораму с диском. Каретка будет сверху. Первое – определяемся с направляющими, в качестве которых будет уголок 50 мм, длина «рельса» 5 метров. По замыслу пилорама будет стационарная, и располагаться будет в сарае. Поэтому с интервалом в 15 см сверлим отверстия в уголке и в бетоне, при помощи дюбелей крепим к полу.

Устройство для крепления бревна изготовим из П – образного профиля или швеллера, края которого привариваем к уголку. Для фиксации бревна в профиле делаем отверстия под болты. Поскольку максимальная толщина бревна будет в районе 40 см, от центра профиля отмеряем 10, 15 и 20 см. Там и делаем отверстия под упоры. Для более надежной фиксации на первом и последнем профиле установим специальный подвижный фиксатор с зубьями. Изготовить его можно из куска металлического листа толщиной 4 мм. При помощи «болгарки» вырезаем зубья, несколько штук будет достаточно, что бы бревно ни двигалось. Сверлим отверстия в профиле и в фиксаторе, при помощи двух шплинтов можно будет легко снимать и устанавливать фиксатор.

После того как рама готова, мастерим каретку. Поскольку двигатель трехфазный, мощностью в 3 кВт, конструкция нам потребуется надежная. Высота каретки 1 — 1,2 метра. Размечаем уголок 40 мм, с толщиной 4 мм. Можно использовать такой профиль.

Режем на элементы. Конструкция каретки будет сварной, соединяем все в единую конструкцию. По концам уголков каретки высверливаем отверстия под колесики. Каркас каретки готов.

Необходимо установить двигатель с диском. По задумке высота двигателя будет регулироваться. К тому же двигатель с пилой будет работать в двух положениях: горизонтальном и вертикальном. Для регулировки по высоте используем две трубы. Привариваем их к каркасу каретки.

Нам потребуется стальной лист толщиной 6 мм и два швеллера сваренных друг с другом (два квадратных профиля или подобное). При помощи U- образных хомутов, диаметром не менее 10 мм крепим швеллер к трубам, для этого потребуется к швеллеру по концам приварить куски металла с отверстиями под хомуты. U- образный хомут должен плотно сидеть на трубе, но в тоже время должен будет скользить по трубе. Для регулировки высоты используем два прута с резьбой (желательно на М24). В верхней части каретки, в профиле высверливаем два отверстия под прутья. На концы профиля, на котором будет расположен мотор, привариваем гайку, с обеих сторон. Вкручиваем наш прут с резьбой в гайку, к его верхней части привариваем обычную звездочку от велосипеда. Таким образом, с двух сторон должны получить два стержня с резьбой и двумя звездочками. Между ними устанавливаем две большие звездочки от велосипеда и жестко их соединяем между собой. Натягиваем цепи, и при вращении рукоятки должны двигаться одновременно две звездочки по краям. При вращении звездочек наш двигатель либо будет подниматься, либо опускаться.

Для того чтобы иметь два положения диска, необходимо создать возможность поворота двигателя в два положения – горизонтальное и вертикальное. По размерам двигателя и диска собираем каркас. Привариваем его к нашему подвижному профилю. Крепим два подшипника. В стальном листе сверлим 4 отверстия под крепление электродвигателя и привариваем к нему два металлических прута по диаметру подшипников. Крепим конструкцию к каркасу. С тыльной стороны устанавливаем рукоятку с упорами. Из нержавейки делаем защитный кожух и крепим его саморезами к каркасу с двигателем. Крепим двигатель с диском, подсоединяем панель управления (состоит из кнопки пуск и стоп).

Можно сделать проще, как показано ниже пилорама рамная схема, но диск с двигателем расположен сбоку.

Принцип примерно таков, можно предусмотреть и придумать другие приспособления, регулирующие процесс распила. Главное помнить о безопасности, и все делать на совесть. Если сомневаетесь – лучше не делать, купите готовую заводскую пилораму. Здоровье и жизнь стоят гораздо дороже сэкономленной суммы.
