Манометр для измерения низкого давления газовой среды

Из школьного курса физики известно, что для расчетов пользуются тремя видами давлений. Среди них следующие:

  • Атмосферное. Оно давно рассчитано и является постоянным для определенной точки земной поверхности. Атмосферное давление оказывает воздействие на все окружающие предметы в том числе и на человека. Но здоровый человек его не чувствует из-за уравновешивания внутренним давлением.
  • Избыточное. Создается посредством нагнетательных установок при условии замкнутого пространства. Повышенное давление в основном используется для приведения силовых механизмов в движение от слабосильного двигателя.
  • Пониженное (вакуумическое). Использование вакуумического давления обусловлено технологическими условиями. Созданное разряжение помогает втягивать рабочую среду в какую-либо емкость.

При обучении в институте появляется дополнительное понятие — абсолютное давление. Это сумма атмосферного и повышенного давлений.

Для снятия показаний должен выбираться соответствующий тип прибора.

Виды и конструкция прибора

В зависимости от того, для каких целей приборы используются, они подразделяются на различные типы. Самыми распространёнными являются манометры пружинные. Они имеют свои преимущества:

  • Измерение величины в широком диапазоне.
  • Хорошие технические характеристики.
  • Надёжность.
  • Простота устройства.

В пружинном манометре чувствительным элементом является полая внутри изогнутая трубка. Она может иметь сечение в виде овала или эллипсоида. Эта трубка деформируется под воздействием давления. Она запаяна с одной стороны, а с другой находится штуцер, при помощи которого измеряют величину в среде. Конец трубки, который запаян, соединяется с передаточным механизмом.

Конструкция прибора такова:

  • Корпус.
  • Стрелки прибора.
  • Шестерёнки.
  • Ось.
  • Поводок.
  • Зубчатый сектор.

Между зубьями сектора и шестерёнки устанавливается специальная пружина, которая необходима для того, чтобы исключить мёртвый ход.

Измерительная шкала представлена в Барах или Паскалях. Стрелка показывает избыточное давление той среды, в которой проводится замер.

Принцип действия очень прост. Давление от измеряемой среды поступает внутрь трубки. Под его воздействием трубка пытается выровняться, так как площадь внешней и внутренней поверхностей имеет разную величину. Свободный конец трубки совершает движение, при этом стрелка поворачивается на определённый угол благодаря передаточному механизму. Измеряемая величина и деформация трубки находятся в прямолинейной зависимости. Именно поэтому значение, которое показывает стрелка, и является давлением определённой среды.

ВИДЫ МАНОМЕТРОВ И ПРИНЦИП РАБОТЫ

При проектировании и эксплуатации систем отопления наиболее важным показателем и параметром является давление теплоносителя. При нормальном давлении, находящемся в пределах гидравлического графика, рабочий процесс идет без нарушений, теплоноситель доходит до самых отдаленных точек системы отопления. При превышении давления выше критической точки возникает опасность разрыва трубопроводов. При понижении давления ниже допустимого возникает угроза кавитации – образования пузырьков воздуха, приводящих к коррозии и разрушению трубопроводов. Для того, чтобы удерживать показатели давления на требуемом уровне, нужно постоянно за ними наблюдать. Именно для этого и применяются манометры – приборы, которые это самое давление измеряют.

Давлением называют отношение силы, действующей перпендикулярно поверхности, к площади этой поверхности. Давлением во многом определяется ход технологического процесса, состояние технологических аппаратов и режимы их функционирования.

ВИДЫ ДАВЛЕНИЯ:

  • Атмосферное (барометрическое) давление – давление, создаваемое массой воздушного столба земной атмосферы.

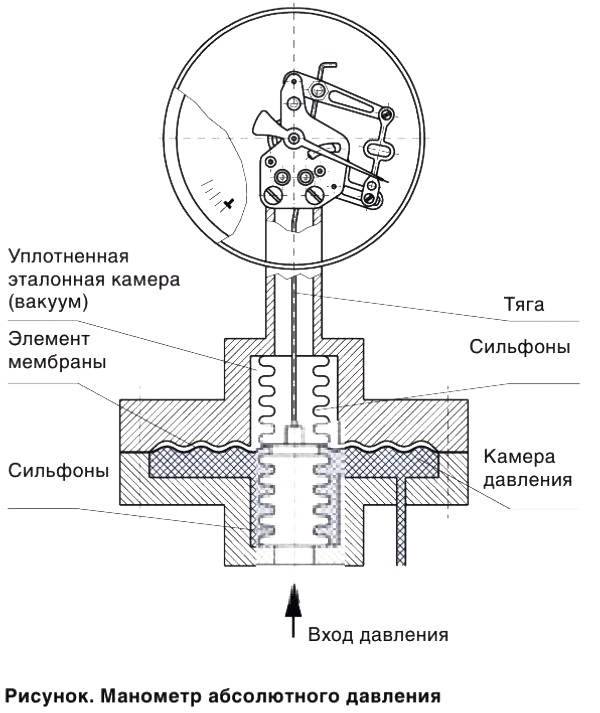

  • Абсолютное давление – полное давление с учетом давления атмосферы, отсчитываемое от абсолютного нуля.
  • Избыточное давление – разность между абсолютным и барометрическим давлениями.
  • Вакуум (разрежение) – разность между барометрическим и абсолютным давлениями.
  • Дифференциальное давление – разность двух измеряемых давлений, ни одно из которых не является давлением окружающей среды.

По виду измеряемого давления манометры подразделяют на:

  • манометры избыточного давления,
  • манометры абсолютного давления,
  • барометры,
  • вакуумметры,
  • мановакуумметры – для измерения избыточного и вакуумметрического давления;
  • напоромеры – манометры малых избыточных давлений (до 40 кПа);
  • тягомеры – вакуумметры с верхним пределом измерения до 40 кПа;
  • дифференциальные манометры – средства измерений разности давлений.

Общий принцип действия манометров основан на уравновешивании измеряемого давления некоторой известной силой. По принципу действия манометры подразделяют на:

  • жидкостные манометры;
  • пружинные манометры;
  • мембранные манометры;
  • электроконтактные манометры (ЭКМ);
  • дифференциальные манометры.

ПРИНЦИП ДЕЙСТВИЯ ЖИДКОСТНОГО МАНОМЕТРА

В жидкостных манометрах измеряемое давление или разность давлений уравновешивается гидростатическим давлением столба жидкости. В приборах используется принцип сообщающихся сосудов, в которых уровни рабочей жидкости совпадают при равенстве давлений над ними, а при неравенстве занимают такое положение, когда избыточное давление в одном из сосудов уравновешивается гидростатическим давлением избыточного столба жидкости в другом. Большинство жидкостных манометров имеют видимый уровень рабочей жидкости, по положению которого определяется значение измеряемого давления. Эти приборы используются в лабораторной практике и в некоторых отраслях промышленности.

Существует группа жидкостных дифманометров, в которых уровень рабочей жидкости непосредственно не наблюдается. Изменение последнего вызывает перемещение поплавка или изменение характеристик другого устройства, обеспечивающих либо непосредственное показание измеряемой величины с помощью отсчетного устройства, либо преобразование и передачу ее значения на расстояние.

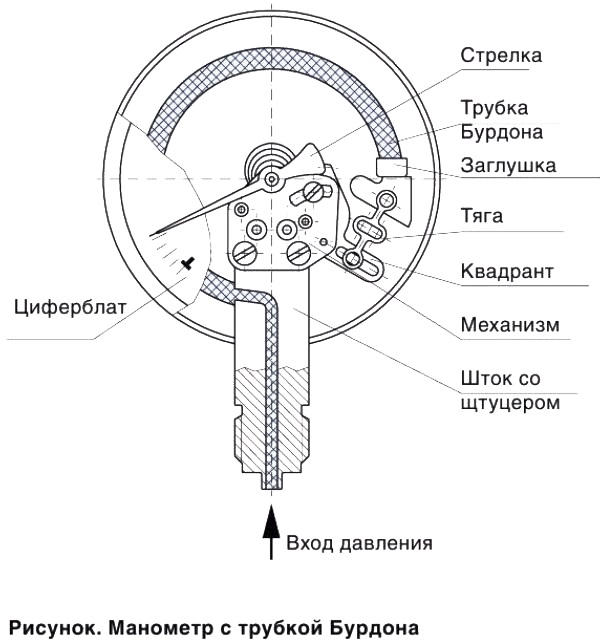

ПРИНЦИП ДЕЙСТВИЯ ПРУЖИННОГО МАНОМЕТРА

Наиболее широкое применение среди приборов для измерения давления нашли пружинные манометры. Их достоинства в том, что они просты по конструкции, надежны и пригодны для измерения давления среды в широком диапазоне от 0,01 до 400 МПа (от 0,1 до 4000 бар).

Упругие чувствительные элементы деформационных манометров:

а — трубчатые пружины;

в, г — плоские и гофрированные мембраны;

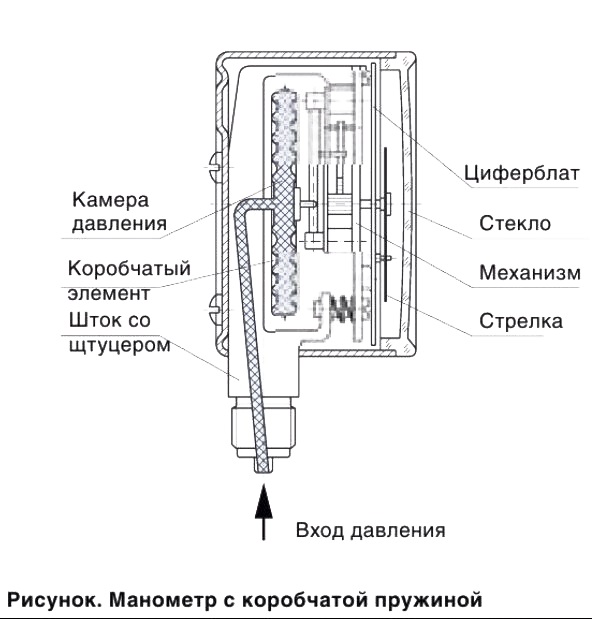

д — мембранные коробки;

е — вялые мембраны с жестким центром

Чувствительным элементом пружинного манометра является полая изогнутая трубка эллипсоидного или овального сечения, деформирующаяся под действием давления. Один конец трубки запаян, а второй соединен со штуцером, через который соединяется со средой, в которой измеряется давление. Закрытый конец трубки соединен с передаточным механизмом, смонтированным на стойке, который состоит из поводка, зубчатого сектора, шестеренки с осью и стрелки манометра. Для устранения мертвого хода между зубцами сектора и шестеренки служит спиральная пружина. Шкала проградуирована в единицах давления (паскаль или бар) и стрелка показывает непосредственную величину избыточного давления измеряемой среды. Механизм манометра помещен в корпус. Измеряемое давление поступает внутрь трубки, которая под действием этого давления стремится распрямиться, так как площадь наружной поверхности больше площади поверхности внутренней. Перемещение свободного конца трубки через передаточный механизм передается стрелке, которая поворачивается на определенный угол. Между измеряемым давлением и деформацией трубки существует прямолинейная зависимость и стрелка, отклоняясь относительно шкалы манометра, показывает величину давления.

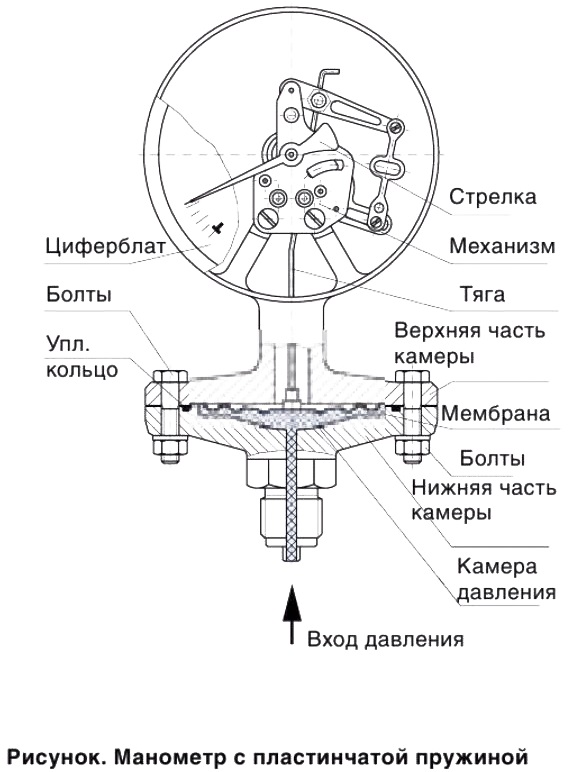

ПРИНЦИП ДЕЙСТВИЯ МЕМБРАННОГО МАНОМЕТРА

Принцип действия мембранного манометра основан на пневматической компенсации, где сила развиваемая измеряемым давлением уравновешивается силой упругости мембранной коробки.

Чувствительный элемент прибора состоит из двух спаянных между собой мембран образующих мембранную коробку 1. Измеряемое давление через штуцер подводится к внутренней полости коробки. Под действием разности атмосферного и измеряемого давления коробка изменяет свой объем, что вызывает перемещение жёсткого центра верхней мембраны которая через поводок 2 и рычаг 3 перемещает стрелку прибора 4.

ПРИНЦИП ДЕЙСТВИЯ ЭЛЕКТРОКОНТАКТНОГО МАНОМЕТРА

Электроконтактные манометры (ЭКМ) применяют в системах автоматического контроля, регулирования и сигнализации. В две специальные стрелки, устанавливаемые на минимальное и максимальное давление в пределах шкалы, вмонтированы контакты электрической цепи. При достижении подвижной стрелки одного из контактов цепь замыкается, что вызывает подачу сигнала либо соответствующее действие системы, в которую подключен манометр.

1 — указательная стрелка; 2 и 3 — электроконтактные уставки; 4 и 5 — зоны замкнутых и разомкнутых контактов соответственно; 6 и 7 — объекты воздействия.

Исполнение 1 — одноконтактная на замыкание;

Исполнение 2 — одноконтактная на размыкание;

Исполнение 3 — двухконтактная на размыкание-размыкание;

Исполнение 4 — двухконтактная на замыкание-замыкание;

Исполнение 5 — двухконтактная на размыкание-замыкание;

Исполнение 6 — двухконтактная на замыкание-размыкание.

Читать еще:  Интегральный стабилизатор напряжения LM317. Описание и применение

Электрический манометр имеют типовую схему функционирования, которая может быть проиллюстрирована на рис.а). При увеличении давления и достижении им определённого значения указательная стрелка 1 с электрическим контактом входит в зону 4 и замыкает с помощью базового контакта 2 электрическую цепь прибора. Замыкание цепи, в свою очередь, приводит к вводу в работу объекта воздействия 6.

  • Электроконтактные манометры на микровыключателях: виброустойчивые (жидконаполненные), промышленные, в нержавеющем корпусе, коррозионностойкие с плоской мембраной или трубчатой пружиной.
  • Электроконтактные манометры с магнитомеханическими контактами: коррозионностойкие с плоской или трубчатой мембраной, промышленные.
  • Электроконтактные манометры взрывозащищённые: с взрывонепроницаемой оболочкой из нержавеющей стали или сплава алюминия, а также используемые для малых давлений.
  • Дифференциальные мембранные манометры применяются для измерения перепада давления в газовых фильтрах или в сужающих устройствах расходомеров.

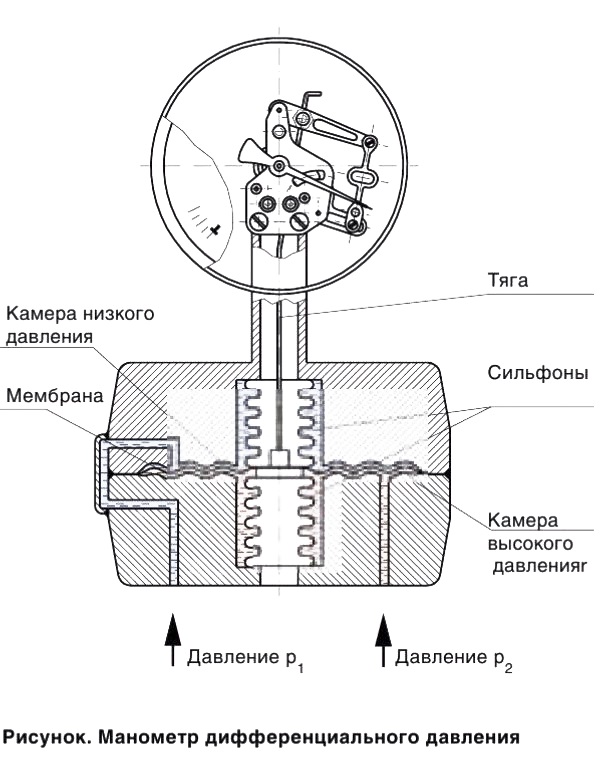

ПРИНЦИП ДЕЙСТВИЯ ДИФФЕРЕНЦИАЛЬНОГО МАНОМЕТРА

В большинстве манометров технология определения и расчета данных базируется на деформационных процессах в специальных измерительных блоках, например, в сильфонном. Этот элемент выступает индикатором, воспринимающим перепады давления. Блок становится и преобразователем разности в показателях давления – пользователь получает информацию в виде перемещения стрелки указателя на приборе. Кроме того, данные могут быть представлены в Паскалях, охватывая весь измерительный спектр. Такой способ отображения информации, к примеру, обеспечивает дифференциальный манометр Testo 510, который в процессе измерения избавляет пользователя от необходимости держать его в руке, так как на задней стороне прибора предусмотрены специальные магниты.

Сильфонный дифманометр типа ДС:

а — схема сильфонного блока; б — внешний вид; 1 — рабочий сильфон; 2 — кремний органическая жидкость; 3 — внутренняя полость сильфона; 4 — шток; 5 — пружины; 6 — неподвижный стакан; 7 — рычаг; 8 — тореной; 9 — ось; 10 — резиновые кольца; 11 — гофры; 12, 13 — вентили запорные и уравнительный

В механических же устройствах главным индикатором служит расположение стрелки, контролируемое рычажной системой. Движение указателя происходит до момента, пока перепады в системе не перестанут оказывать воздействие определенной силы. Классический пример данной системы показывает дифференциальный манометр ДМ серии 3538М, который обеспечивает пропорциональное преобразование дельты (разности давления) и предоставляет результат оператору в виде унифицированного сигнала.

Манометр. Виды и устройство. Работа и применение. Особенности

Манометр – это компактное механическое устройство для измерения давления. В зависимости от модификации оно может работать с воздухом, газом, паром или жидкостью. Существует много разновидностей манометров, по принципу снятия показаний давления в измеряемой среде, каждый из которых имеет свое применение.

Сфера использования
Манометры являются одним из самых распространенных приборов, которые можно встретить в различных системах:
  • Котлах отопления.
  • Газопроводах.
  • Водопроводах.
  • Компрессорах.
  • Автоклавах.
  • Баллонах.
  • Баллонных пневматических винтовках и т.д.

Внешне манометр напоминает невысокий цилиндр различного диаметра, чаще всего 50 мм, который состоит из металлического корпуса со стеклянной крышкой. Сквозь стеклянную часть просматривается шкала с отметками в единицах измерения давления (Бар или Па). Сбоку в корпус входит трубка с внешней резьбой для ввинчивания в отверстие системы, в которой необходимо провести измерение давления.

При нагнетании давление в измеряемой среде газ или жидкость сквозь трубку прижимает внутренний механизм манометра, что приводит к отклонению угла стрелки, которая указывает на шкалу. Чем выше создаваемое давление, тем больше отклоняется стрелка. Цифра на шкале, на которой остановится указатель, и будет соответствовать давлению в измеряемой системе.

Давление, которое может измерить манометр
Манометры являются универсальными механизмами, которые могут применяться для измерения различных значений:
  • Избытка давления.
  • Вакуумного давления.
  • Разницы давлений.
  • Атмосферного давления.

Применение этих приборов позволяет контролировать различные технологические процессы и предотвращать аварийные ситуации. Манометры предназначенные для эксплуатации в особых условиях могут иметь дополнительные модификации корпуса. Это может быть взрывозащищенность, устойчивость к коррозии или повышенной вибрации.

Разновидности манометров

Манометры используется во многих системах, где присутствует давление, которое должно находиться на четко заданном уровне. Применение прибора позволяет вести за ним контроль, поскольку недостаточное или избыточное воздействие может навредить различным технологическим процессам. Кроме этого, превышение нормы давления является причиной разрыва емкостей и труб. В связи с этим создано несколько разновидностей манометров рассчитанных под определенные условия работы.

Они бывают:
  • Образцовые.
  • Общетехнические.
  • Электроконтактные.
  • Специальные.
  • Самопишущие.
  • Судовые.
  • Железнодорожные.

Образцовый манометр предназначен для поверки другого подобного измерительного оборудования. Такие устройства определяют уровень избыточного давления в различных средах. Подобные приборы оснащены особо точным механизмом, дающим минимальную погрешность. Класс точности у них составляет от 0,05 до 0,2.

Общетехнические применяются в общих средах, которые не замерзают в лед. Такие приборы имеют класс точности от 1,0 до 2,5. Они устойчивы к вибрации, поэтому могут устанавливаться на транспорте и системах отопления.

Электроконтактные предназначены специально для контроля и предупреждения о достижении верхней отметки опасной нагрузки, способной разрушить систему. Такие приборы используются с различными средами, такими как жидкости, газы и пары. Данное оборудование имеет встроенный механизм управления электроцепями. При появлении избыточного давления манометр подает сигнал или механическим способом отключает снабжающее оборудование, нагнетающее давление. Также электроконтактные манометры могут включать специальный клапан, который сбрасывает давление до безопасного уровня. Такие приборы предотвращают аварии и взрывы на котельных.

Специальные манометры предназначены для работы с определенным газом. Такие приборы обычно имеют цветные корпуса, а не классические черные. Цвет соответствует газу, с которым может работать данный прибор. Также на шкале применяется специальная маркировка. К примеру, манометры для измерения давления аммиака, которые обычно устанавливается в промышленных холодильных установках, окрашены в желтый цвет. Подобное оборудование имеет класс точности от 1,0 до 2,5.

Самопишущие применяются в сферах, где требуется не только вести визуальный контроль за давлением системы, но и фиксировать показатели. Они пишут диаграмму, по которой можно просматривать динамику давления в любой промежуток времени. Подобные устройства можно встретить в лабораториях, а также на тепловых электростанциях, консервных заводах и прочих пищевых предприятиях.

Судовые включают широкий модельный ряд манометров, которые имеют защищенный корпус от атмосферного воздействия. Они могут работать с жидкостью, газом или паром. Имена их можно встретить на уличных газовых распределителях.

Железнодорожные манометры предназначены для контроля за избыточным давлением в механизмах, которые обслуживают рельсовый электротранспорт. В частности, их применяют на гидравлических системах, передвигающих рельсы при разведении стрелы. Подобные устройства имеют повышенную стойкость к вибрации. Они не только устойчиво переносят встряску, но при этом указатель на шкале не реагирует на механическое воздействие на корпус, точно отображая уровень давления в системе.

Разновидности манометров по механизму снятия показаний давления в среде
Манометры различаются и по внутреннему механизму, приводящему снятие показаний давления в системе, к которой подключаются. В зависимости от устройства они бывают:
  • Жидкостные.
  • Пружинные.
  • Мембранные.
  • Электроконтактные.
  • Дифференциальные.

Жидкостный манометр предназначен для измерения давление столба жидкости. Такие приборы работают по физическому принципу сообщающихся сосудов. Большинство устройств имеют видимый уровень рабочей жидкости, из которой они снимают показания. Эти приборы одни из редко используемых. В связи с контактом с жидкостью их внутренняя часть пачкается, поэтому постепенно прозрачность теряется, и визуально определить показания становится сложно. Жидкостные манометры были придуманы одними из самых первых, но еще встречаются.

Пружинные манометры самые часто встречаемые. Они имеют простую конструкцию, которая пригодна для ремонта. Пределы их измерения обычно составляют от 0,1 до 4000 Бар. Непосредственно сам чувствительный элемент такого механизма представляет собой трубку овального сечения, которая под действием давления ужимается. Давящая на трубку сила передается по специальному механизму на стрелку, которая проворачивается под определенным углом, указывая на шкалу с разметкой.

Читать еще:  ТС-6010С Станок заточной настольный схемы, описание, характеристики

Мембранный манометр работает по физическому принципу пневматической компенсации. Внутри прибора имеется специальная мембрана, уровень прогиба которой зависит от воздействия создаваемого давлением. Обычно применяется две спаянных между собой мембран, образовывающих коробку. По мере изменения объема коробки чувствительный механизм отклоняет стрелку.

Электроконтактные манометры можно встретить в системах, которые автоматически контролируют давление и проводят его регулировку или сигнализируют о достижении критического уровня. В приборе имеется две стрелки, которые можно двигать. Одна устанавливается на минимальное давление, а вторая на максимальное. Внутри прибора вмонтированы контакты электрической цепи. Когда давление достигает одного из критических уровней, проводится замыкание электроцепи. В результате создается сигнал на пульт управлении или срабатывает автоматический механизм для экстренного сброса.

Дифференциальные манометры являются одними из самых сложных механизмов. Они работают по принципу измерения деформации внутри специальных блоков. Данные элементы манометра восприимчивы к давлению. По мере деформации блока специальный механизм передает изменения на стрелку, указывающую на шкалу. Движение указателя происходит до тех пор, пока перепады в системе не прекратятся и не остановятся на определенном уровне.

Класс точности и диапазон измерения

Любой манометр имеет технический паспорт, на котором указывается его класс точности. Показатель имеет цифровое выражение. Чем ниже цифра, тем прибор точнее. Для большинства приборов нормой является класс точности от 1,0 до 2,5. Они применяются в тех случаях, когда небольшое отклонение не имеет особого значения. Самую большую погрешность обычно дают приборы, которые используют автомобилисты для измерения давления воздуха в шинах. Их класс нередко опускается до отметки 4,0. Лучший класс точности имеют образцовые манометры, самые совершенные из них работают с погрешностью 0,05.

Каждый манометр рассчитан для работы в определенном диапазоне давления. Слишком мощные массивные модели не смогут зафиксировать минимальные колебания. Очень чувствительные устройства при избыточном воздействии выходят из строя или разрушаются, приводя к разгерметизации системы. В связи с этим при выборе манометра следует обращать внимание на этот показатель. Обычно на рынке можно найти модели, которые способны фиксировать перепады давления в пределах от 0,06 до 1000 мПА. Также существуют специальные модификации, так называемые тягомеры, которые предназначены для измерения разрежения давления до уровня -40 кПа.

Преимущества работы с использованием манометров

Для чего нужен манометр? В первую очередь это незаменимый помощник для каждого автолюбителя, особенно для тех, кто часто использует транспортное средство для движения по песку и бездорожью, где требуется сброс или подкачка давления.

Как пользоваться манометром? Довольно просто: необходимо штуцер вставить в вентиль шины, после чего стрелка прибора покажет реальное давление. Цифровой прибор для начала необходимо включить. Кстати, для того, чтобы не проверять постоянно накачку шин, существует специальные вентиля с датчиками давления. Самые простые датчики комплектуются ниппелями с трехцветными делением: зеленое — давление в норме, желтое — требует подкачки, красное — колесо спущено.

Также существуют готовые системы с ЖК-дисплеем, который устанавливается в салон, уведомляющий 24/7 о состоянии давления в шинах. Большинство современных авто уже оснащены штатной системой информирования о давлении в шинах, а внедорожники функцией подкачки или спускания давления. Так или иначе, иметь при себе манометр крайне важно, так как правильное давление в шинах — залог безопасного и комфортного движения.

Преимущества и недостатки

Жидкостные манометры имеют как сильные, так и слабые стороны. При их использовании удается оптимизировать капитальные и эксплуатационные издержки на контрольно-измерительные мероприятия. В то же время следует помнить о возможных рисках и уязвимых местах таких конструкций.

Среди ключевых преимуществ измерительных приборов с жидкостным наполнением следует отметить:

  • Высокая точность измерений. Приборы с низким уровнем погрешности могут использоваться в качестве образцовых для поверки различного контрольно-измерительного оборудования.
  • Простота использования. Инструкция по использованию прибора является предельно простой и не содержит каких-либо сложных или специфических действий.
  • Невысокая стоимость. Цена жидкостных манометров значительно ниже по сравнению с другими типами оборудования.
  • Быстрый монтаж. Подключение к целевым трубопроводам производится с помощью подводящих устройств. Осуществление монтажа/демонтажа не требует специального оборудования.

При использовании манометрических устройств с жидкостным наполнением следует учитывать и некоторые слабые стороны таких конструкций:

  • Резкий скачок давления может привести к выбросу рабочей жидкости.
  • Возможность автоматической фиксации и передачи результатов измерений не предусмотрена.
  • Внутреннее устройство жидкостных манометров определяет их повышенную хрупкость
  • Приборы характеризуются достаточно узким диапазоном измерений.
  • Корректность измерений может быть нарушена некачественной очисткой внутренних поверхностей трубок.

Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины или более чувствительной двухпластинчатой мембраны, один конец которой запаян в держатель, а другой через тягу связан с трибко-секторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение показывающей стрелки.

В зависимости от назначения приборы для измерения давления делятся на следующие основные группы:

  • манометры – для измерения избыточного давления;
  • вакуумметры – для измерения вакуумметрического давления (вакуума);
  • мановакуумметры – для измерения вакуумметрического и избыточного давлений;
  • напоромеры — для измерения малых избыточных давлений;
  • тягомеры -вакуумметры с минусовым пределом;
  • барометры – для измерения атмосферного давления;
  • баровакуумметры – для измерения абсолютного давления;
  • дифференциальные – для измерения разности давлений.

По принципу действия все приборы для измерения давления можно разделить на следующие типы:

  • жидкостные — приборы, в которых измеряемое давление уравновешивается весом столба жидкости, а изменение уровня жидкости в сообщающихся сосудах служит мерой давления, называются жидкостными. К этой группе относятся чашечные и U-образные манометры, диффманометры и др.;
  • грузопоршневые — приборы, в которых измеряемое давление уравновешивается усилием, создаваемым калиброванными грузами, воздействующими на свободно передвигающийся в цилиндре поршень;
  • приборы с дистанционной передачей показаний — приборы, в которых используются изменения тех или иных электрических свойств вещества (электрического сопротивления проводников, электрической емкости, возникновение электрических зарядов на поверхности кристаллических минералов и др.) под действием измеряемого давления. К таким приборам относятся манганиновые манометры сопротивления, пьезоэлектрические манометры с применением кристаллов кварца, турмалина или сегнетовой соли, емкостные манометры, ионизационные манометры и др.;
  • пружинные — приборы, в которых измеряемое давление уравновешивается силами упругости пружины, деформация которой служит мерой давления. Благодаря простоте конструкции и удобству пользования пружинные приборы получили широкое применение в технике.

По назначению разделяют следующие виды манометров:

  • технические: предназначены для измерения не агрессивных к сплавам меди жидкостей, газов и паров;
  • электроконтактные: в конструкции имеют специальные группы электрических контактов (обычно 2);
  • виброустойчивые применяются в условиях высоких вибраций;
  • взрывозащищенные в корпусе из взрывоустойчивых сплавов на основе алюминия;
  • коррозионносойкие для эксплуатации в особо жестких условиях, имеют высокий класс пылевлагозащиты;
  • аммиачные используются для измерения давления агрессивных газов и жидкостей;
  • судовые манометры предназначены для эксплуатации на речном и морском флоте;
  • железнодорожные: предназначены для эксплуатации на Ж/Д транспорте;
  • самопишушие: манометры в корпусе, с механизмом позволяющим воспроизводить на диаграмной бумаге график работы манометра;
  • для нефтегазовых скважин: применяются для измерения давления внутри нефтяных и газовых скважин на большой глубине;
  • сверхвысокое давление: предназначены для измерения сверхвысокого избыточного давления агрессивных некристаллизующихся сред.

По метрологическому назначению измерительные приборы делятся на образцовые и рабочие.

  • образцовыми измерительными приборами называются приборы, предназначенные для поверки других измерительных приборов;
  • рабочими измерительными приборами называются все измерительные приборы, служащие для непосредственных измерений.
Читать еще:  Какой электролобзик выбрать и как им пользоваться?

Что это за датчик и когда используется

Электроконтактный манометр — это датчик, который применяется для измерения избыточного и вакуумметрического давлений в разных средах (жидкость, газ, пар), используется в качестве сигнализирующего устройства прямого действия и позволяет управлять производственными процессами, при этом особым условием к среде является исключение ее кристаллизации.

ЭКМ применяется для выдачи сигналов управления исполнительным механизмам, которые поддерживают значения давления в трубопроводе, а также компрессорных установках, гидросистемах, пневмооборудованиях или бытовых автоклавах на определённом значении.

Электроконтактный манометр пользуется популярностью во многих отраслях промышленности и инфраструктурных системах:

  • Энергетика;
  • Металлургия;
  • Нефтегазовая и нефтехимическая промышленность;
  • Системы водоснабжения;
  • Машиностроительные установки;
  • Генерация тепла и его распределение.

Также ЭКМ востребованы в системах автоматики безопасности ТЭЦ, ЦТП и котельных.

Разновидности моделей датчиков

Производством электроконтактных манометров занимается немало производителей, некоторые предлагают достаточно широкую линейку моделей, приведенный ниже перечень разделен согласно различным заводам-изготовителям:

  • ТМ (ТВ, ТМВ), 10-ой серии;
  • PGS23.100, PGS23.160;
  • ЭКМ100Вм, ЭКМ160Вм;
  • ТМ-510Р.05, ТМ-510Р.06, ДМ2005Сг и ее аналог ТМ-610.05 РОСМА.

Все перечисленные модели делятся на манометры с микровыключателями и с магнитомеханическими контактами. Также производители выпускают приборы во взрывозащищенном исполнении и виброустойчивые или жидконаполненные (внутри заполнены диэлектрическим маслом, чаще всего глицерином) чтобы показания стрелки манометра «не скакали» при повышенной пульсации измеряемой среды. Глицерин внутри ЭКМ не даст стрелке быстро перемещаться.

Принцип работы электроконтактных манометров

Принцип работы ЭКМ заключается в замыкании или размыкании подвижным контактом некого уставочного значения. Подвижным контактом электроконтактного манометра является показывающая давление стрелка, которая поворачивается при изменении давления в измеряемой среде. Уставочное (регулируемое) значение выставляется вручную с помощью двух стрелок (минимальное и максимальное значение). Эти стрелки манометра после установки значений неподвижны.

Значение подвижной стрелки в рабочем процессе, как правило, находится между двумя уставочными, но при пересечении ей предельного значения происходит замыкание либо размыкание контактов внутренней электрической цепи (зависит от типа исполнения модели). Данные контакты можно использовать в различных релейных схемах для управления, например, пневматическими или электромагнитными клапанами, а также магнитными пускателями различных двигателей.

Обратите внимание! Коммутационная способность контактов электроконтактного манометра не позволяет коммутировать большие токи нагрузки.

На каждом электроконтактном манометре нанесена маркировка, которая описывает все его характеристики и разновидность.

Манометр — прибор для измерения давления

Очень часто в жизни, а особенно на производстве, приходится сталкиваться с таким прибором измерения, как манометр.

Манометр — это прибор для измерения избыточного давления. Из-за того, что эта величина может быть различной, приборы тоже имеют разновидности. Областей применения этих приборов очень много. Применяться они могут в металлургической промышленности, в любом механическом транспорте, жилищном и коммунальном хозяйстве, сельском хозяйстве, автомобилестроении и прочих отраслях.

Виды и конструкция прибора

В зависимости от того, для каких целей приборы используются, они подразделяются на различные типы. Самыми распространёнными являются манометры пружинные. Они имеют свои преимущества:

  • Измерение величины в широком диапазоне.
  • Хорошие технические характеристики.
  • Надёжность.
  • Простота устройства.

В пружинном манометре чувствительным элементом является полая внутри изогнутая трубка. Она может иметь сечение в виде овала или эллипсоида. Эта трубка деформируется под воздействием давления. Она запаяна с одной стороны, а с другой находится штуцер, при помощи которого измеряют величину в среде. Конец трубки, который запаян, соединяется с передаточным механизмом.

Конструкция прибора такова:

  • Корпус.
  • Стрелки прибора.
  • Шестерёнки.
  • Ось.
  • Поводок.
  • Зубчатый сектор.

Между зубьями сектора и шестерёнки устанавливается специальная пружина, которая необходима для того, чтобы исключить мёртвый ход.

Измерительная шкала представлена в Барах или Паскалях. Стрелка показывает избыточное давление той среды, в которой проводится замер.

Принцип действия очень прост. Давление от измеряемой среды поступает внутрь трубки. Под его воздействием трубка пытается выровняться, так как площадь внешней и внутренней поверхностей имеет разную величину. Свободный конец трубки совершает движение, при этом стрелка поворачивается на определённый угол благодаря передаточному механизму. Измеряемая величина и деформация трубки находятся в прямолинейной зависимости. Именно поэтому значение, которое показывает стрелка, и является давлением определённой среды.

Разновидности систем для измерения давления

Есть много разных манометров для измерения низкого и высокого давления. Но технические характеристики у них разные. Основным отличительным параметром является класс точности. Манометр будет показывать точнее, если значение будет меньше. Самые точные — цифровые устройства.

По своему назначению манометры бывают следующих видов:

  • Самопишущие. В них находится механизм, который на бумаге позволяет чертить график работы устройства.
  • Железнодорожные. Применяются в железнодорожном транспорте.
  • Судовые. Используются на морском и речном судне.
  • Эталонные. У них высокий класс точности. Именно поэтому их применяют для испытаний, регулировки и проверки прочих измерительных приборов давления.
  • Специальные. Используются для измерения величины разнообразных газов. В зависимости от того, для какого газа они предназначаются, имеют разные цвета корпуса и маркировочные буквы: для измерения горючих газов — красные, для негорючих — чёрные, жёлтые аммиачные (А), белые ацетиленовые (Ац), голубые кислородные (К).
  • Электроконтактные. В них имеется электросигнализация, которая позволяет регулировать измеряемую среду. Эти приборы подразделяются на два типа: на основе электроконтактной приставки и с микровыключателями.
  • Общетехнические. Предназначены для измерения давления в различных средах. Ими можно мерить избыточные и вакуумметрические давления.

По принципу работы выделяют такие типы:

  • Пьезоэлектрические. Основываются на пьезоэффекте. В кристалле кварца появляется заряд при механическом воздействии.
  • Деформационные. Основываются на деформации чувствительного элемента (мембраны, сильфона, пружины и прочих), который при деформации действует на стрелку.
  • Жидкостные. Их основой является трубка, заполненная жидкостью. Они могут быть двух видов: с одной или двумя трубками. Приборы с двумя трубками используются для того, чтобы в разных средах сравнивать давление.
  • Поршневые. Они состоят из цилиндра, внутрь которого вставлен поршень.

Жидкостные системы измерения

Величина в этих манометрах измеряется при помощи уравновешивания веса жидкостного столба. Мерой давления является уровень жидкости в сообщающихся сосудах. Этими приборами можно измерять величину в пределах 10−105 Па. Они нашли своё применение в лабораторных условиях.

По сути, это U-образная трубка, где находится жидкость с большим удельным весом в сравнении с той жидкостью, в которой непосредственно измеряется гидростатическое давление. Такой жидкостью чаще всего является ртуть.

К этой категории можно отнести рабочие и общетехнические приборы типа ТВ-510, ТМ-510. Эта категория наиболее востребована. С их помощью измеряют давление неагрессивных и некристаллизующихся газов и паров. Класс точности этих приборов: 1, 1.5, 2.5. Они нашли своё применение в производственных процессах, при транспортировке жидкостей, в системах водоснабжения и на котельных.

Электроконтактные приборы

В эту категорию можно отнести мановакуумметры и вакуумметры. Предназначаются они для измерения величины газов и жидкости, которые по отношению к латуни и стали являются нейтральными. Конструкция в них такая же, как и у пружинных. Отличие лишь в больших геометрических размерах. Из-за устройства контактных групп корпус электроконтактного прибора большой. Этот прибор на давление в контролируемой среде может воздействовать благодаря размыканию/замыканию контактов.

Благодаря используемому электроконтактному механизму этот прибор можно использовать в системе аварийной сигнализации.

Образцовые измерители

Предназначается это устройство для проверки манометров, которые измеряют величину в лабораторных условиях. Основным их назначением является проверка исправности данных рабочих манометров. Отличительной чертой служит очень высокий класс точности. Он достигается благодаря конструктивным особенностям и зубчатому зацеплению в передаточном механизме.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
