Как правильно крепить лист Ондулина к обрешетке

Производитель рекомендует использовать фирменные гвозди для Ондулина, их длина составляет 70 мм, а диаметр – 3,1 мм. Новый крепеж вместо защитного колпачка, который применялся ранее, теперь выпускается с цельнолитой шляпкой, которая не деформируется от удара молотком.

Для защиты от коррозии они оцинковываются, дополнительно выполняется порошковая покраска, чтобы точки крепления не контрастировали с оттенком крыши. Использование пластикового уплотнителя необходимо для компенсации теплового расширения кровельного материала и надежной герметизации отверстия.

Применение аналогичных по размеру саморезов не рекомендуется, так как есть риск появления протечек в местах крепления из-за не плотного прилегания и отсутствия уплотнителя.

Количество гвоздей на лист Ондулина

• Ондулин Smart — 20 шт.,
• Ондулин DIY — 15 шт.

Что собой представляет материал

Первоначально, до того, как приступить к монтажу, нужно изучить свойства материала. Ондулин похож на шифер, однако, он отличается гибкой основой. Такая кровля состоит из таких слоев:

• основная- плита целлюлозно-волокнистая;
• минеральные добавки и наполнитель, которые отвечает за прочность;
• битумная смола, которая гарантирует устойчивость к влаге;
• пигмент- отвечает за эстетику шифера.

Цена 1м 2 ондулина стартует от 200 руб, поэтому стоимость листа шириной- 0.95 м, длиной- 2 м, толщиной- 3 мм, шириной волны- 9.5 м и весом 6.3 кг составляет 395 рублей. Купить материал можно в любом строительном магазине, многие также обеспечивают доставку на дом.

Монтаж ондулина своими руками — инструкция

Технология устройства крыши из ондулина поэтапно.

1. Расчет ондулина на крышу

Проще всего воспользоваться калькулятором на сайте продавца или обратиться к консультанту. Но, чтобы иметь первоначальное представление нужно разделить суммарную площадь всех скатов крыши и разделить на полезную площадь одного листа. Добавить от 5 до 15 % на отходы. Величина отходов зависит от сложности стропильной системы.

2. Монтаж обрешетки под ондулин

Ввиду того, что ондулин гибкий кровельный материал, технология его монтажа предусматривает крепление листов на деревянную обрешетку. Для обрешетки крыши под ондулин используется брус 60х40.

Шаг обрешетки под ондулин

• угол уклона ската до 10° (1:6) предполагает устройство сплошной обрешетки, в противном случае лист прогнется;

• угол в 10 – 15° (1:4) – шаг обрешетки 450 мм;

• угол свыше 15° – шаг 610 мм.

Установка дополнительных обрешеточных реек Погрешность в прибивании листов может привести к тому, что лист деформируется, поэтому брус обрешетки нужно правильно крепить.

Обеспечить параллельность их расположения можно, если пользоваться лекалом. Укладка куска бруса между предыдущим и последующим брусом обрешетки будет хорошим подспорьем.

В месте будущего крепления коньковой планки нужно установить дополнительные обрешеточные рейки.

Обратите внимание. Монтаж гидроизоляционной пленки не является обязательным этапом при устройстве крыши из ондулина. Поэтому потребность в ее установке определяется собственником.

3. Установка планки ендовы

Обратите внимание, она устанавливается до начала монтажа листов. Ее установка производится на специальные кляймера. Под нее нужно сделать дополнительную сплошную обрешетку. Более подробно процесс ее обустройства показан на схеме.

Схема установки планки ендовы Монтаж планки ендовы

4. Монтаж листов ондулина

Разметка ондулина Монтаж начинается с правильной разметки. Карандашом нужно нарисовать тонкую линию, вдоль которой будут вкручиваться саморезы. Линии на листе располагаются на расстоянии равном расстоянию между брусьями обрешетки.

Совет. Чтобы линия была ровной, несмотря на волны ондулина, можно сделать следующее: наметить расстояние по высоте волны, уложить лист на лист и провести линию вдоль второго листа. Тогда на первом будет ровная и четкая полоса.

Резка ондулина Чтобы работа на высоте не создавала неудобств нужно предварительно раскроить ондулин на определенные заготовки (в случае если коттедж имеет ломаные скаты). Резать ондулин можно с помощью электролобзика, болгарки или ножовки.

Чтобы не запутаться, куда какой лист крепить, нужно пронумеровать их и нанести номера на чертежи.

Как крепить ондулин правильно?

Для этого нужно придерживаться технологии. Сначала приступаем к монтажу первого листа. Работу рекомендуется начинать с подветренной стороны. Тогда накрывная волна не будет подвергаться ветровой нагрузке.

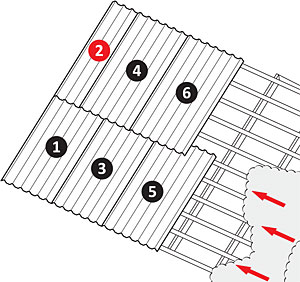

Последовательность укладки листов ондулина с учетом ветровой нагрузки

Кроме того, ввиду некоторых свойств ондулина в процессе его монтажа нужно выдерживать определенный температурный режим.

Монтируется ондулин при температуре от 0 до 30°. Работа в этой температурной зоне позволяет устранить два недостатка ондулина:

хрупкость на излом. Это связано с тем, что в более холодное время повышается риск повреждения материала и появления трещин.

• растягивание материала. Поэтому в жаркое время нельзя укладывать материал внатяжку.

Правильная установка первого листа ондулина позволит сделать монтаж более легким. Поэтому нужно тщательно выровнять лист вдоль торца и карниза. При этом, ондулин не должен выступать за карниз более чем на 50 мм. В противном случае, вода будет переливаться через желоб водосточной системы, а сам лист может прогнуться, что будет выглядеть не эстетично.

Порядок крепления последующих листов ондулина показан на фото.

Ондулин укладывается в шахматном порядке с обязательным продольным и поперечным нахлестом. Чтобы достигнуть этого, монтаж второго ряда начинается с половины листа.

Важно знать, что на величину перехлеста влияет угол наклона ската. А именно:

• угол уклона ската до 10° — продольный нахлест составляет две волны, поперечный не менее 200 мм.

• угол в 10-15° — продольный нахлест составляет одну волну, поперечный не менее 160 мм.

• угол свыше 15° — продольный нахлест составляет одну волну, поперечный не менее 140 мм.

5. Укладка ондулина на крышу

Надежность крепления еврошифера зависит от вида применяемых метизов и способа их крепления.

Саморезы с буром по металлу Поскольку все крепежи остаются на виду, иные способы еще не придуманы, то лучше использовать метизы с шляпкой по цвету материала. Кроме того, они состоят из гвоздя, широкой шляпки и прокладки — это обеспечивает герметичность монтажа.

Для обрешетки из металла используются саморезы с буром по металлу.

Материал подготовлен для сайта www.moydomik.net

Гвозди со специальной шляпкой Для деревянной обрешетки пригодны гвозди со специальной шляпкой, которая закрывает металл от внешних факторов.

Такие гвозди требуют внимания при монтаже.

Сильно забитый гвоздь или не забитый до конца невозможно накрыть шляпкой. В результате этого надежность фиксации снижается.

Гвозди с монолитной шляпкой Профессионалы советуют использовать новые гвозди для ондулина. Их шляпка монолитная и выдерживает удары молотком.

Для того чтобы прибить саморезы ровно, советуем воспользоваться натянутой веревкой и осуществлять крепеж строго по линии.

Крепятся метизы строго в волну, в самую высокую ее точку. При этом нижнюю и верхнюю часть листа нужно закрепить в каждую волну, а по средине – зигзагом.

Схема крепления метизов показана на фото.

Схема крепления ондулина метизами при шаге обрешетки в 45 см Схема крепления ондулина при шаге обрешетки в 61 см

Как правильно крепить ондулин показано на рисунке.

Как правильно крепить ондулин метизами

6. Доборные элементы (комплектующие ондулина)

Монтаж ондулина на этом не завершается. Чтобы ваш загородный дом имел презентабельный вид, а крыша была надежно защищена от протекания, нужно установить декоративные элементы. К ним относятся конек, карниз, ветровая планка и ендова.

Конек монтируется на стыке двух скатов. Обязательный нахлест должен составлять не менее 120 мм. Конек можно приобрести, а можно сделать своими руками. Для этого верхние листы заводятся через место стыка и прибиваются на верху противоположного ската. Правда, сделать это можно, только когда на улице жарко и ондулин достаточно мягкий. Место крепления конька можно облагородить деревянной заглушкой.

Подкладка ленты под конек Под коньком нужно подкладывать специальную изолирующую самоклеющуюся ленту. Если на ней сэкономить, то снег будет задуваться под конек, и стекать на крышу. Ведь гидроизоляция под ондулин не предусмотрена. А, показанная на фото конструкция, надежно защитит чердак или манасрду от дождевой и талой воды.

Уплотнительная лента под свесом листа ондулина Совет. Такую же ленту сроит установить и в месте свеса листа ондулина. Это предотвратит задувание снега из-под карнизной планки, а также позволит реализовать естественную вентиляцию на чердаке. Кроме того, чердак станет недоступным для мелких птиц или насекомых.

Строительство невентилируемых кровель предусматривает использование герметика вместо ленты.

• Карнизная или ветровая планка устанавливаются по волне листа. Нахлест должен составлять не менее 10 см.

• Примыкание к стене или обвод выступающих элементов. Для этого используется специальный покрывающий фартук. Его использование гарантирует герметичное устройство кровельного узла.

Покрывающий фартук

7. Естественное освещение

Для того чтобы обеспечить проникновение дневного света можно установить окно-люк под ондулин. Обычные мансардные окна для этих целей не годятся.

Окно-люк под ондулин Люк-окно под ондулин

Однако сегодня на рынке представлен такой материал как светопрозрачный ондулин. При монтаже обычный лист заменяется светопрозрачным, это позволяет существенно снизить время, сложность и стоимость монтажа окон.

Светопрозрачный ондулин

Придать крыше из ондулина эксклюзивный вид можно путем комбинирования различных цветов в процессе выполнения работ.

Видео-инструкция по монтажу ондулина

Заключение

Как видим, работая с таким материалом как кровельный ондулин можно покрыть крышу не только частного дома, но и гаража, беседки или бани. Если придерживаться советов и рекомендаций, а также следовать инструкции, то можно выполнить устройство ондулиновой кровли своими руками.

Шаг обрешетки под ондулин

Шаг обрешетки для ондулина зависит от угла уклона кровельных скатов.

При наклоне 5-10 градусов потребуется сооружение сплошной обрешетки, для которой можно использовать доску, фанеру или OSBплиты.

Крепление ондулина (расстояние обрешетки) рассчитывается по следующей схеме: если уклон ската кровли составляет 10-15 градусов, шаг поперечных брусьев (сечением 40х50 – 50х60 мм) должен составлять 0,4-0,45 м.

Для монтажа обрешетке на крыше, угол наклона которой превышает 15 градусов, можно увеличить расстояние между брусьями до 0,6 м.

В снежных регионах рекомендуется сократить шаг конструкции до 0,45 м, чтобы кровельный материал не прогибался под снеговой нагрузкой.

обрешетка под ондулин: размеры и шаг крепления

Инструкция по монтажу

Если вы не планируете утеплять крышу, то обрешетку можно монтировать сразу на стропильные ноги. Если же мансарда будет утепленной, то сначала на стропила крепится изоляционный пирог и контробрешетка. Основа под Ондулин набивается в следующем порядке:

• Карниз. Закрепите первую доску у свеса при помощи шурупов или гвоздей.
• Закончите первый ряд, подрезая доски по размеру свеса.
• Монтируйте второй и последующий ряды параллельно карнизу, соблюдая выбранный шаг.
• Для фиксации конька установите дополнительные доски на верхнем ребре крыши.

Ветровые доски на фронтоне могут монтироваться одним из трех способов. В первом случае верхний срез доски поднимается на уровень высоты волны, прикрывается и фиксируется металлической фронтонной накладкой. Во втором случае доска поднимается на уровень чуть ниже высоты волны, прикрывается последним загибом листа и фиксируется саморезами или шиферными гвоздями. В третьем случае ветровая доска просто прикрывается последним загибом листа.

Более наглядно этот процесс монтажа обрешетки представлен на видео:

Как правильно ондулин фиксируется на обрешетке

Целлюлозно-битумное полотно ондулина одновременно и гибкое, податливое, и капризно упрямое при нагрузке. В некоторых случаях прекрасно уложенное полотно ондулина начинает выгибать пузырем при изменении температуры воздуха. Чтобы избегать проблем с уложеным кровельным ондулином, производитель материала дал четкие рекомендации о том, как крепить ондулин:

• Во-первых, лист кровельного материала должен опираться на три, а лучше четыре ряда горизонтальной обрешетки. При этом края полотна, даже с учетом перекрытия волн и торцов, не должны висеть в воздухе, они должны опираться на брус или доску. Идеальным случаем будет крепление полотна на сплошную обрешетку из фанеры или вагонки;
• Во-вторых, полноразмерное полотно ондулина крепится в 20-ти точках, главное – забить гвоздями или завернуть саморезами точно в той последовательности, в какой требует схема. Для половинок листа количество крепежа уменьшено вдвое, но все равно, полотно необходимо крепить в три линии;
• В-третьих, используйте специальный гвоздь или саморез с увеличенной площадью шляпки или головки. Чаще всего это полиэтиленовая или полихлорвиниловая шайба или колпачок, который необходимо одеть на гвоздь, перед тем как крепить материал.

Поэтому лучше, если ондулин на крыше крепит один человек, с «набитой рукой» и приспособившийся к тому, с каким усилием гвоздь или саморез входит в материал обрешетки.

Простейшая схема, как правильно крепить ондулин

Если присмотреться к последовательности забивания гвоздей в полотно, становится понятным, почему рекомендуют крепить ондулин именно таким образом. Если следовать указаниям схемы, при забивании гвоздей или заворачивании саморезов лист ондулина равномерно растягивается и распрямляется на обрешетке, ложится максимально ровно и прочно. Сколько реально будет забито гвоздей в лист ондулина – не менее 25-30.

Двадцать гвоздей будет забито только для крепления одного листа. Еще десять будут забиты, когда будете крепить следующий верхний лист, перекрывающий краем нижнее полотно на положенные 20 см.

Для упрощения задачи зачастую мастера натягивают поверх ряда с листами ондулина два или три шнура, которые помогают понять, где именно проходят доски обрешетки. Перед тем как крепить полотно ондулина, необходимо слегка прижать его рукой к обрешетке, но не деформировать. Таким образом, будут убраны зазоры, и лист плотно ляжет на предназначенное место.

Мастера, имеющие немалый опыт работы с ондулином, рекомендуют использовать обрешетку из доски. На этапе, когда кровля только планируется, дефекты устройства каркаса крыши практически незаметны. Через некоторое время, после того как обустраивается кровля и закреплен последний лист ондулина, выявляются погрешности крыши. Обрешетка из доски обладает максимальной жесткость и прочностью, что позволяет сохранить геометрию ската из ондулина даже при просадке несущих балок.

Как правильно сделать сплошную обрешетку

Сплошная обрешетка под ондулин, строго говоря, сплошной зачастую не является. Крепить элементы обрешетки можно не впритык, а на небольшом расстоянии, около 2-5 см – на прочности готовой конструкции это не отразится, зато даст возможность немного сэкономить на материалах.

Чтобы экономия была максимальной, обрешетку нужно создавать из необрезного теса. Обязательное условие – на тесе не должно быть обзола, который всегда мешает монтировать обрешетку под битумный шифер. При использовании теса рекомендуется укладывать элементы так, чтобы их направления чередовались.

Что за материал?

В принципе термином «ондулин» нужно называть только продукцию одноименной компании. Однако слово быстро стало нарицательным и им теперь обозначают любое кровельное покрытие, изготовленное на основе битумно-целлюлозных листов. Для производства материала используются следующие виды сырья:

• целлюлоза, в том числе и полученная при переработке вторичного сырья (макулатуры);
• битум выполняет функции связующего и придается листам кровельного покрытия водоотталкивающие свойства;
• краситель придает листам определенный цвет;
• наполнитель, пластификаторы и отвердитель придают материалу необходимые свойства.

При производстве материала целлюлозное основание пропитывается битумом с добавками. Процесс проходит в камерах, в которых поддерживается высокое давление и температура. После этого листам придается требуемая форма.

Совет! Чаще всего можно встретить ондулин в виде волнистых листов, но бывают и другие варианты материала, например, в виде гладких листов или черепицы.

Достоинства

Чем так привлекателен ондулин? Вот основные плюсы использования этого материала:

• Отличная гидроизоляция. Даже при постоянном воздействии воды покрытие не разбухает и практически не поглощает влагу.

• Температурная устойчивость. В любое время года ондулин обеспечивает надежную защиту кровли.
• Устойчивость к биологическим воздействиям. Материал не подвержен воздействиям грибков и бактерий.

Минусы

Есть у материала и отдельные недостатки, это:

• Недостаточная устойчивость к ультрафиолету. Через некоторое время покрытие кровли утрачивает первоначальную яркость.
• Недостаточно высокая механическая прочность на жаре или при морозе. Несмотря на то, что материал отлично выдерживает воздействие высоких и низких температур, ходить по крыше в жару или в морозный день не рекомендуется, так как механическая прочность покрытия снижается.

Монтаж листов

Начинать укладывать листы необходимо с противоположного превалирующим ветрам края крыши.

Второй ряд листов укладывается с половины листа, чтобы на угловом стыке был нахлест в 3, а не в 4 листа. Иначе может произойти деформация углов.

Свес листа на карнизе должен отступать от края обрешетки максимум на 35 мм.

Листы черепицы Ондулин монтируются, ориентируясь надписью «ВВЕРХ» в сторону конька. При этом надпись перекрывается верхним листом при монтаже следующего ряда.

При монтаже на уклоне крыши 5-15° в местах горизонтального и вертикального нахлестов по линии точек крепления обязательное использование ленты Ондутис BL.

Рекомендации от компании Вестмет:

Размечать кровельные листы лучше цветным карандашом. Для аккуратной разметки волнистой поверхности можно использовать обрезок листа, рейку или натянутую веревку.

Перед монтажом необходимо провести вертикальную линию и ориентироваться на нее при укладке.

Листы монтируются только при плюсовой температуре. Также не рекомендуется монтаж кровельных битумных листов при очень высоких положительных температурах (от +30°C).

Не рекомендуется растягивать или поджимать лист более чем на 1 см.

Для передвижения по кровле рекомендуется использовать лестницу либо строительные мостики.

Еще некоторые рекомендации

Как уже отмечалось выше, ондулин можно крепить при помощи гвоздей или саморезов. Но в независимости от способа монтажа важно соблюдать еще ряд требования. К ним относится следующее:

1. Очень важно чтобы во время монтажных работ температура окружающего воздуха была выше нуля градусов. Если будет холодно, то ондулин станет ломким.
2. Как уже отмечалось лучше всего, чтобы обрешетка была сплошной. Для этого вместо деревянных брусьев можно использовать листы OSB.
3. Лучше стараться не наступать на ондулин. Если избежать этого не удастся, то желательно это делать в верхней части листа, а не в нижней.
4. Крайне не желательно, чтобы листы ондулина складывались в четыре слоя. Чтобы этого избежать материал крепят так, чтобы вертикальные швы первого ряда не совпадали с вертикальными швами второго. Для этого первый лист ондулина разрезают пополам. С него и начинается нижний ряд. Затем первый лист следующего ряда укладывается целым. В результате и получается несовпадения вертикальных швов.
5. Монтаж начинают с нижнего ряда. Постепенно продвигаясь к коньку крыши. При это укладка ондулина начинается с подветренной стороны.
6. Не забудьте про нахлест. Вверху лист ондулина должен заходить на нижний на расстояние в 17-30 сантиметров. Величина нахлеста зависит от угла наклона ската крыши. Чем он больше, тем меньше верхний лист будет заходить на нижний. Также делается и нахлест сбоку. Он составляет 1-2 волны.
7. Ни в коем случае нельзя натягивать листы ондулина. Если пренебрегать этим правилом, то материал очень скоро начнет растрескиваться и вам понадобится ремонт.

Очень важно правильно установить первый лист. Его строго выверяют по горизонтали и вертикале. От этой работы будет зависеть скорость и удобство дальнейшего монтажа. При укладке первого листа ондулина на крышу нельзя допустить, чтобы материал выступал за обрешетку более чем на пять сантиметров. Если это правило не соблюдать, то вода будет переливаться за желоб водосточной системы. Кроме того, и сам лист ондулина может прогнуться, что ухудшит его эффективность и сделает внешний вид крыши неэстетичным.
