Габионы своими руками: пошаговая инструкция по монтажу

Габионы своими руками: пошаговая инструкция по монтажу

Габионы — трёхмерная конструкция, состоящая из рамы, изготовленной из железной сетки и наполнителя, в качестве которого могут использоваться разные виды камня, гальки, гравия. Абсолютно легко можно сделать габионы своими руками по пошаговой инструкции в качестве компонентов ландшафта, тем более что простая и уникальная модель изделий гарантирует колоссальное пространство для дизайнерской идеи.

  • Использование габионов в ландшафте
  • Преимущества построенных структур
  • Сферы применения
  • Технологии создания формы
  • Выбор и укладка камня

Что такое габионы и для чего они используются

В переводе с французского языка габион означает «большая клетка». Он представляет собой сооружение из металлической сетки, заполненное камнями различной величины.

Габионы широко применяются в строительстве и благоустройстве территорий, выполняя следующие функции:

  • декорирование мест для отдыха, дворов, садов;
  • создание заборов и ограждений;
  • сооружение укреплений для берегов различных водоёмов — рек, прудов, бассейнов;
  • регулирование русла рек;
  • защита местности от воздействия ветра;
  • предотвращение эрозии почвы, возникновения оползней и лавин;
  • создание подпор, защищающих склоны от возможных обвалов;
  • основа для предметов садовой мебели, газонов, определённых видов клумб и строений.

С помощью габионов можно эффективно зонировать пространство, поставив внешние ограждения и разделив общую площадь на отдельные участки: для отдыха, установки мангала, летнего душа и т. д.

Сейчас габионы используют в качестве ограждений или для зонирования пространства

Изначально габионы использовались при военных действиях для постройки редутов. Благодаря простоте и устойчивости конструкции они обеспечивали надёжную защиту. Сейчас наиболее частая сфера применения габионов — дизайн и украшение территории.

Разновидности сооружений

Различия габионов основываются, в первую очередь, на их габаритах и предназначении. Обустройство фундамента при их установке не потребуется.

Каркасные конструкции габионов могут быть нескольких видов:

    Коробчатый каркас — выполняется из сетки или сваривается из толстых армированных прутьев. Выбор материала зависит от того, какая высота будет у выполняемого сооружения. Чаще всего используется для декорирования места отдыха, а также украшения территории участка.

Коробчатый каркас габиона в основном применяется для декорирования участка

Плоский каркас чаще применяется в строительстве или для укрепления склонов

Цилиндрические габионы оригинально смотрятся в виде клумб

Произвольная форма каркаса позволит вам проявить фантазию и превратить участок в сказочный сад

Видео: габионы и особенности их установки

Материалы и инструменты

Сразу составим список того, что нам понадобится для работы:

  • металлическая сетка
  • металлические скобы
  • проволока
  • плоскогубцы или пассатижи
  • скобобжимной пистолет или скобообжимные щипцы
  • рукавицы

Если мы делаем большую стационарную конструкцию, то для нее понадобится сделать основание. Для этого нам понадобится:

  • лопата
  • геотекстильное полотно или черная пленка
  • анкеры или арматура
  • армирующие перегородки

Выбор материала

Для изготовления габиона нам понадобится металлическая сетка и наполнитель. Тип наполнителя нужно выбрать в первую очередь, так как от него зависит выбор размера сетки.

Традиционно габионы заполняются камнями. Использовать можно практически любой тип камней: гранит, булыжник, базальт, песчаник, сланец, кварц и т.д. Можно поступить оригинальнее и использовать как наполнитель дерево или глиняные изделия. При желании разные наполнители можно смешать.

Вы можете использовать любой наполнитель.

Для каркаса нам понадобится металлическая сетка двойного кручения из проволоки толщиной в 2-8 мм. Сетка должна иметь антикоррозийное покрытие, иначе габион будет недолговечным. От типа покрытия зависит срок службы изделия. Габионы из сетки с цинковым покрытия служат до 35 лет, с гальфановым до 75 лет, а с ПВХ-напылением более 75 лет.

Размер ячеек сетки должен быть хотя бы на четверть меньше размера наполнителя. Ячейки могут быть шестигранными или квадратными.

Выбор инструмента

Раньше для сборки габионов использовалась сварка, но сейчас она практически не используется. Сварную конструкцию нельзя легко разобрать или переделать. Ее сложно ремонтировать и переносить с места на место. При этом части конструкции неподвижны. Со временем габион дает усадку и на местах прихваченных сваркой создается напряжение. Это повышает риск разрыва сетки или даже разрушения всей конструкции.

Также иногда для соединения каркаса можно использовать проволоку. Однако такое соединение недостаточно надежно и довольно трудоемко.

Мы рекомендуем использовать проверенный эффективный метод – использование скобообжимного инструмента. Части конструкции соединяются между собой с помощью металлических скоб в форме полукольца.

Как и сетка скобы должны иметь антикоррозийное покрытие.

Скобы обжимаются вокруг прутьев сетки с помощью скобообжимного инструмента. Это обеспечивает одновременно прочность и гибкость соединения. Благодаря этому сетка не порвется при усадке.

Читать еще:  Расчет арматуры для ленточного фундамента забора

Какой скобообжимной инструмент выбрать

Для работы со скобами нам нужно выбрать скобообжимной инструмент. Есть два варианта:

  • Скобообжимные щипцы – ручной инструмент для работы с металлическими скобами. Самый бюджетный вариант. Экономия – это хорошо, но у такого инструмента есть ряд недостатков. Приводятся в действие мускульной силой, из-за чего есть риск недожать скобу. Приходится постоянно дожимать плоскогубцами или пассатижами. Это тратит много времени и сил. Другая проблема – размер инструмента. Щипцам нужно большое рабочее пространство, поэтому с ними тяжело работать в труднодоступных местах. Наибольшей проблемой являются внутренние углы.
  • Скобообжимной пистолет – пневматический инструмент, работающий на сжатом воздухе. Такой инструмент работает в разы быстрее и не требует приложения физической силы. Работа идет легко без перерывов. Скобы всегда получаются одного диаметра без доводки. При этом скобообжимной пистолет достаточно компактный и работает в любых точках.

Увидеть скобообжимные инструменты в деле Вы можете тут.

Мы рекомендуем использовать скобообжимной пистолет. Это сэкономит массу времени и сил, даже при работе небольшим габионом. Если же Вы хотите сделать большую или сложную конструкцию, то закончить проект с ручным инструментом практически невозможно.

Для работы лучше всего использовать скобообжимной пистолет SC7E. Эта модель разработана специально для работы с габионами, клетками и матрасами. Подходит как для бытового, так и промышленного использования. Это легкий и компактный пистолет, которым очень удобно работать.

Виды сооружений

Интересный декор с поленьями и свечами

Существует несколько видов, у каждого из которых своя сфера применения.

1. Коробчатые сооружения «Джамбо»

Сварная система вида “Джамбо”, укрепляющая насыпь автомагистрали

Самые популярные конструкции, которые напоминают коробы или прямоугольные ящики, наставленные друг на друга. Если сооружение слишком длинное, внутрь короба обязательно помещают перегородки (диафрагмы), примерный шаг – 1 метр. Такое габионное ограждение изготавливается из мягкой сетки, или из стальных прутов, сваренных в форме клетки.

Первую прикрепляют к жесткому каркасу, а второй сам обладает достаточной жесткостью. Тип «Джамбо» хорошо подходит для монтажа забора, ограды, подставок под стол или скамью, лестницы, подпорки. Он предполагает равномерное распределение нагрузки, прочность, а четкость формы является залогом эстетической привлекательности.

2. Плоские конструкции «Матрас рено»

Так выглядит матрасная разновидность

Их очертания напоминают матрас – прямоугольные, широкие, низкие (до 35 см). Внутрь клетки для равномерного распределения нагрузки помещают диафрагмы. «Матрасы рено» изготавливают из жесткой оцинкованной проволоки.

3. Цилиндрические «Мешки»

Габион напоминает сосиску, ввиду своей формы в нем отсутствуют ребра жесткости и перегородки. Он более гибкий, податливый, что удобно для придания необычных очертаний. Мешки можно укладывать на неровном рельефе, не опасаясь за неравномерное давление на почву.

4. Декоративные конструкции

Декоративные сетчатые каркасы продаются в готовом виде

Их создают для украшения участка, придания ему изюминки, самовыражения. Чаще всего из габионов создают причудливые лабиринты, клумбы, скамейки, заборы, садовые фигуры. Для последних изготавливают сварной каркас из толстой проволоки, а для остальных элементов можно приобрести листовую металлическую сетку и укладывать ее в нужном направлении.

Шаг 4. Каркас

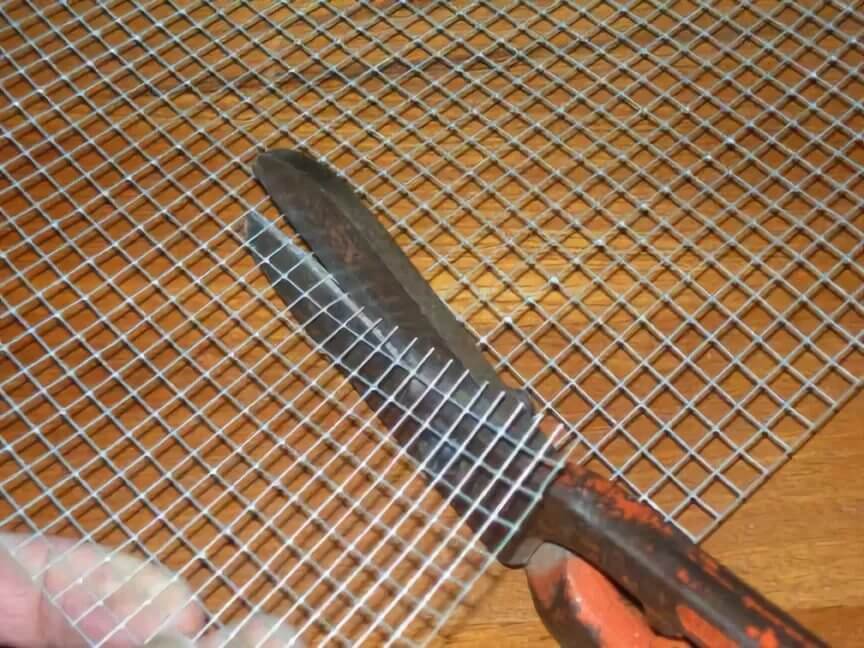

Вырежете из сетки листы нужного размера и формы с помощью плоскогубцев. Используйте по два листа на каждую стенку, чтобы сделать конструкцию надежнее. Установите нижнюю часть каркаса на основание и закрепите боковые стенки скобами. Затем соедините стенки друг с другом.

Каркас фиксируется на месте с помощью анкеров. Составная конструкция из нескольких каркасов дополнительно соединяется скобами.

Нюансы и инструкция изготовления забора из гибионов

Преимущество забора из габиона состоит в том, что он не требует фундамента, его можно установить прямо на грунте. Для фиксации сетки следует забить металлические столбы.

Для крепления каркаса забора подойдут скобы из проволоки и хомуты. Элементы крепежа должны быть оцинкованными.

В качестве наполнителя подойдут битые кирпичи, щебень, галька, некрупные камни. Чем крупнее наполнитель, тем больше должны быть отверстия сетчатого каркаса.

Для того чтоб забор прочно стоял на основании, в почву вбивают металлические прутья, предохраняющие габион от разрушения. Эта технология позволяет создать ровную и красивую поверхность.

Прутья соединяют под прямым углом, сваривая в местах стыков. В этом случае выходят прямоугольные ячейки.

Фото в дизайне сада

В прямоугольной невысокой конструкции можно выращивать овощи и зелень Габион в форме черепахи станет изюминкой небольшого двора В круглых габионах эффектно смотрятся низкорослые сорта растений Габионы-клумбы могут выполнять функции ограждений-бордюров

Читать еще:  Благоустройство летнего участка своими руками

Как сделать дачный пруд с габионами

Дачникам хватает земляных работ в огороде, и немногие вдохновляются еще и на выкапывание ложа под искусственный водоем. Но если делать пруд на даче с габионами, то выкопать придется лишь 15 см для площадки, диаметр которой превышает наружный диаметр водоема на ширину мощеной дорожки. Площадка предварительно выравнивается.

пруд с габионами. Поэтапная инструкция

Форма декоративного водоема может быть любой, поскольку сетка легко кроится и изгибается. В нашем примере пруд круглый с внутренним диаметром 146 см, высотой 50-60 см. Вместимость ( 500 литров. Сделаны габионы из сетки с ячейками 100х25 мм. Для заполнения понадобилось 270 кг крупных и среднефракционных камней

Гидроизоляция пруда выполнена черной пленкой, которой выстилается дно и внутренние стенки. Часть пленки заворачивается внутрь короба и временно фиксируется прищепками до полного заполнения габионов.

К пруду пристроена лежанка площадью 100х30 см, 50-60 см высотой. Для лежанки использована более крупная сетка с ячейками 100х50 мм. Для заполнения понадобилось 190 кг камня той же фракции, что и для тела пруда. Габион для лежанки выполнен с крышкой, чтобы ровно положить деревянный дощатый настил, чуть свисающий над водоемом.

Декоративный пруд с габионами на даче предназначен для летнего использования, на зиму вода сливается. Если обеспечить дополнительную аэрацию или регулярную замену воды, то в нем можно держать декоративных рыб или высадить водные растения.

Подпорная стенка (габионы): пошаговая инструкция

При возведении конструкций необходимо руководствоваться ВСН-АПК 2.30.05.001 03. По нормативным документам существует два вида стенок из габионов:

  • массивные;
  • с армирующей панелью.

Чаще всего используется первый вариант. Для создания такого элемента потребуются коробчатые габионы. Иногда в качестве фундамента под стену используют плоские (тюфячные габионы). Массивная конструкция удерживает грунт за счет собственной массы. При изготовлении подпорной стенки из габионов необходимо учитывать некоторые требования:

  • При проектировании сооружений с высоким уровнем ответственности выполняют расчет. При расчете проверяют устойчивость стенки, подбирают ее сечение в зависимости от высоты и характеристик грунта. Проверка на устойчивость включает в себя расчеты на сдвиг, опрокидывание и возможность выхода из строя опорной части габиона. Для частного строительства при небольшой высоте конструкции расчет можно не выполнять, ширину берут «на глаз».
  • При достаточно большой длине стены необходимо обеспечить ее жесткость в вертикальной плоскости. Для повышения устойчивости конструкцию делают ступенчатой с широким основанием и постепенным сужением кверху. Также можно предусмотреть поперечные элементы.
  • Высота габиона не должна превышать 7—8 метров. При необходимости устройства стенки большей высоты по нормативным документам требуется наличие берм. Берма — это горизонтальный участок откоса сравнительно большой ширины.

Схема устройства подпорной стенки из габионов.

  • Верхние габионы не должны свешиваться над нижними более чем на 15 см.
  • При укладке габионов (контейнеров из сетки) необходимо соблюдать перевязку. Минимальное смещение вертикальных швов одного ряда относительно другого составляет 25 см.
  • Габионы наполняют каменным материалом на 2—5 см выше отметки контейнера. Это необходимо из-за частичного самоуплотнения камней при строительстве при воздействии вертикальных нагружающих сил.
  • Невысокие подпорные стенки можно устанавливать на уплотненный грунт основания. Перед началом работ площадку требуется расчистить и выровнять. При высоте конструкции более 1 м необходимо предусмотреть фундамент. Он может быть изготовлен из плоских габионов, под которые предусматривается песчано—гравийная подсыпка. Фундамент также может быть залит из бетона. Часто не обойтись без устройства дренажа в основании.

Совет! Для стабилизации грунта можно подкладывать под габионы геотекстиль. Часто этот материал применяют при укладке тюфячных элементов.

Перед началом работ необходимо подготовить материалы и конструкции. Для изготовления подпорных стенок рекомендуется использовать коробчатые габионы из сетки двойного кручения с диафрагмами, обеспечивающими большую жесткость. Металлическая сетка должна иметь защиту от коррозии.

Контейнеры для габионов из сетки можно купить готовыми. Поставляются такие изделия в сложенном плоском виде. Они могут быть из рабицы или сварной сетки. В сварных изделиях все элементы обычно уже соединены между собой.

Для вязки рабицы рекомендуется выбирать проволоку двойного кручения с аниткоррозийным покрытием. Очень важно при покупке обращать внимание на качество проволоки, как для основной конструкции, так и для соединений. Требуется закупить большее количество материалов, чем требуется, особенно если такая работа выполняется впервые. Запас должен составлять 5—15% в зависимости от опыта мастера.

Контейнеры из сварной сетки в сложенном виде.

К работе по возведению подпорной стенки из габионов не рекомендуется приступать в одиночку. Это не затрагивает небольшие конструкции ландшафтного дизайна. Для выполнения работ потребуются следующие виды инструментов и материалов:

  • готовые контейнеры для габионов;
  • каменный заполнитель;
  • вязальная проволока хорошего качества;
  • анкера;
  • монтировки, молотки и лопата.
Читать еще:  Использование монолитно блочного фундамента

В качестве инструмента для скрепления деталей можно использовать специальный габионный степлер. Он может быть механическим или пневматическим. Они существенно сокращают временные затраты на выполнение работ. Вместо вязальной проволоки в этом случае для скрепления сеток применяются специальные скобы в виде колец. Скобы изготавливают из габионной проволоки диаметром 3 мм с цинковым или гальфановым покрытием, поставляются в ленте (обойме), которая устанавливается в степлер.

При соединении элементов вручную проволокой, она заводится змейкой (расстояние между витками 10 см) по кромке двух скрепляемых элементов. Этот процесс требует серьезных трудовых и временных затрат, но позволит сэкономить денежные средства. Необходимое количество проволоки или скоб определяют в зависимости от массы контейнеров и составляет 5—7%.

Инструкция по устройству габионов.

В общем случае выполнение работ по изготовлению габионов выглядит следующим образом:

  1. Распаковка готовых контейнеров. Далее один из элементов укладывают на ровную поверхность, поднимают и выпрямляют боковые стенки, проверяют ровность деталей и геометрическую форму сетки. Если днище, стенки и крышка не связаны, их соединяют между собой степлером или проволокой.
  2. На следующем этапе устанавливают (при необходимости) диафрагмы. Их шаг чаще всего составляет 75 или 100 см. Диафрагмы вяжут со стенками и днищем.
  3. Проверяют расположение плоскостей и углов короба. В перечисленном выше порядке нужно собрать несколько элементов, из которых будет изготовлен первый ряд габиона.
  4. Несколько готовых контейнеров располагают в ряд. При необходимости их скрепляют с грунтом или между собой анкерами и кольцами.
  5. Следующим этапом выполняют заполнение контейнеров первого ряда каменным материалом. Камни необходимо укладывать плотно. Объем заполняется в несколько приемов (для контейнеров высотой 50 см — в два, высотой 100 см — в три). После засыпки каждого слоя выполняют усиление конструкции за счет связей из вязальной проволоки. Ими фиксируют расположение стенок относительно друг друга.
  6. После заполнения сетки закрывают крышку и закрепляют ее скобами или проволокой.
  7. Все перечисленные выше действия повторяют для следующего ряда габионов. Верхние и нижние контейнеры связывают между собой по углам или в местах крепления диафрагм.

Фото подпорной стены из габионов.

Совет! При необходимости выполнить ряд в несколько приемов, последний контейнер оставляют незаполненным. К нему по периметру боковой грани необходимо будет прикрепить следующий элемент. Сделать это при уложенных внутрь камнях практически невозможно.

После завершения монтажа стены выполняют обратную засыпку. Делать это можно вручную (при небольших объемах) или с применением специальной техники. Размещать экскаватор на склоне необходимо с осторожностью. Материал обратной засыпки — песок средней или крупной фракции с послойным уплотнением.

Как можно использовать габион на садовом участке?

Вариантов использования габионов на садовом участке великое множество. Очень часто дачники из габионов делают садовую мебель: скамьи, лавки, столы и даже диванчики. «Большие клетки» либо выполняют функцию несущих элементов, либо используются в чистом виде. Сверху, чтобы отдыхать на такой скамье было комфортнее, можно добавить мягкую нарядную подушку.

На участках, расположенных на склоне, габионами укрепляют стенки при возведении террас.

Очень интересная идея – совместить полезное и приятное. Габионы, которыми укрепили склон, служат одновременно и основанием для скамьи.

Довольно распространено использование габионов в качестве заборов. Высокий забор делают не из одного сплошного габиона, а укладывают друг на друга несколько секций. Вначале наполняют нижнюю, потом – следующую и т.д. В процессе наполнения секции соединяются друг с другом, например, металлическими скобами.

В ландшафтном дизайне габионы часто применяют для цветников. Ими, к примеру, ограждают клумбы:

В габионы можно высаживать цветы с небольшой корневой системой – почвопокровные или суккуленты.

Ландшафтные дизайнеры делают из габионов даже небольшие фонтаны.

Ну и, конечно, габионы необычных форм – украшение сами по себе.

Креативные дизайнеры в состоянии превратить «большую клетку» в произведение искусства. А ведь это, согласитесь, совсем несложно.

Разумеется, для того, чтобы сделать габион своими руками, надо приложить немало усилий. Однако он, несомненно, станет не только оригинальным украшением вашего участка, но и предметом вашей гордости.

Не смогли уместить все камни со своего участка в габион? Почитайте о том, как еще можно их использовать.
