Какие бывают гидроцилиндры

Какие бывают гидроцилиндры

В зависимости от конструкции различают несколько видов гидравлических цилиндров.

По числу положений штока:

  • Двухпозиционные
  • Многопозиционные

По характеру хода:

  • Одноступенчатые
  • Телескопические

По направлению действия рабочей жидкости:

  • Одностороннего действия
  • Двухстороннего действия

По возможности торможения:

  • С торможением
  • Без торможения

По виду рабочего звена:

  • Плунжерные
  • Мембранные
  • Сильфонные
  • Поршневые:
    • С односторонним штоком
    • С двухсторонним штоком

Гидроцилиндр с односторонним штоком

Основные элементы конструкции двухстороннего гидроцилиндра с односторонним штоком показаны на рисунке:

1. шток
2. передняя крышка
3. гильза
4. поршень
5. гайка
6. задняя крышка
7. грязесъемник
8. манжета штоковая
9. кольцо направляющее штоковое
10. манжета поршневая
11. кольцо резиновое
12. кольцо направляющее поршневое

Рабочая жидкость от насоса, через распределитель направляется в одну из полостей (поршневую или штоковую), противоположная полость соединятся со сливом.

При поступлении жидкости в поршневую полость шток гидроцилиндра выдвигается, при необходимости преодолевая усилие нагрузки.

При поступлении рабочей жидкости в штоковую полость шток гидроцилиндра втягивается.

Герметичность рабочих камер обеспечивается манжетными уплотнениями, не позволяющими перетекать жидкости из поршневой полости в штоковую. В крышке гидроцилиндра также устанавливают манжету для уплотнения штока, и грязесъемник для предотвращения попадания частиц загрязнения в полость цилиндра.

Гидроцилиндр с двухсторонним штоком

Усилие и скорость перемещения поршня со штоком при прямом и обратном ходе будут различными. Если необходимы одинаковые усилия или одинаковы скорости перемещения выходных звеньев, то используют гидроцилиндры с двухсторонним штоком.

В гидравлических цилиндрах этого типа один поршень связан с двумя штоками.

Устройство гидроцилиндров одностороннего действия

Гидроцилиндры одностороннего действия способны развивать усилие лишь в одном направлении. Обратный ход таких цилиндров осуществляется под действием пружины, силы тяжести, или внешнего воздействия на шток.

Плунжерный гидроцилиндр

В гидроцилиндрах этого типа жидкость воздействует на плунжер, расположенный в рабочей камере. Обратный ход осуществляется за счет внешних сил или силы тяжести.

Гидравлический цилиндр с пружинным возвратом

При поступлении рабочей жидкости в поршневую полость осуществляется рабочий ход, пружина, расположенная в штоковой полости сжимается — шток выдвигается. Обратный ход осуществляется за счет усилия пружины, поршневая полость при этом соединяется со сливом. Пружина может устанавливаться как в поршневой, так и в штоковой полости.

Телескопические гидроцилиндры

В телескопических гидроцилиндрах один шток размещен в полости другого штока. Это позволяет получить большую величину перемещения выходного звена при неизменных габаритах, так как в телескопических цилиндрах ход может превышать длину гильзы.

Телескопический гидроцилиндр одностороннего действия

Рабочая жидкость подводится в полость цилиндра через заднюю крышку. Секции выдвигаются последовательно — в первую очередь движение начнет секция с наибольшей эффективной площадью, затем с меньшей. Скорость при выдвижении каждой последующей секции будет увеличиваться, а усилие падать, в связи уменьшением эффективной площади. По этой причине расчетным должно быть усилие на секции с минимальной эффективной площадью.

Обратный ход осуществляется под действием внешних сил, рабочая полость при этом соединяется со сливом.

Телескопический гидроцилиндр двухстороннего действия

Подвод рабочей жидкости в представленной на рисунке конструкции осуществляется через шток. Выдвижение секций, осуществляется в том же порядке, что и в телескопических гидроцилиндрах одностороннего действия. Обратный ход обеспечивается подводом рабочей жидкости в штоковую полость, поршневая полость при этом соединяется со сливом.

Комбинированные гидроцилиндры

Для увеличения усилия на штоке гидроцилиндра, при отсутствии возможности увеличения наружного диаметра, используют тандемные или последовательно установленные гидроцилиндры. Схема сдвоенного гидроцилиндра показана на рисунке.

В данном случае увеличение усилия достигается за счет добавления второй рабочей камеры и дополнительного поршня, что позволяет увеличить эффективную площадь гидроцилиндра.

Характеристики гидроцилиндров

Основные параметры гидроцилиндров можно разделить на несколько групп.

Геометрические параметры

Диаметр поршня (гильзы), иногда его называют диаметром гидроцилиндра, наиболее распространенными являются диаметры: 10, 12, 16, 20, 25, 28, 30, 32, 35, 38, 40, 45, 50, 55, 60, 63, 65, 70, 75, 80, 85, 90, 95, 100 миллиметров и т.д. кратное 5мм.

Диаметр штока, стандартизированы следующие диаметры штоков гидравлических цилиндров: 4, 5, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500, 630, 800 миллиметров.

Ход — величина максимально возможного перемещения поршня со штоком или плунжера гидроцилиндра

Гидравлические параметры

Номинальное рабочее давление — давление, при котором гидроцилиндр будет работать в номинальном, расчетном режиме, при этом сохраняя параметры работы и надежности, гарантированные производителем. Величина давления в гидроцилиндре определяется значением нагрузки, при этом она может быть ограничена настройки предохранительного или редукционного клапана. При отсутствии нагрузки давление в цилиндре обуславливается только потерями на трение.

Расход жидкости, поступающий в гидроцилиндр.

Механические параметры

Усилие развиваемое гидроцилиндром — пропорционально давлению и эффективной площади, на которую воздействует жидкость.

Скорость перемещения штока — определяется величиной расхода жидкости, поступающей в гидроцилиндр и его эффективным диаметром, а также диаметром отверстий для подачи масла.

Применение гидроцилиндров

На сегодняшний день такие устройства стали значительно мощнее и их применение в промышленности намного шире. Невозможно представить себе завод или авторемонтную мастерскую, в которых не применяли бы гидравлические прессы.

Не менее распространёнными они стали и в быту. Масса инструментов оснащены гидравлическими цилиндрами. Ну а тот, кто занимается заготовкой соков, наверняка знает о них не понаслышке.

Прессы различной мощности и конструкции, массово производятся всевозможными «Кулибиными» в гаражных условиях. Чаще всего, в таких чудо-устройствах используют старые домкраты от грузовиков, которые, по своей сути, являются теми же гидравлическими цилиндрами и могут выдать довольно серьёзное усилие.

Принцип действия

Принцип работы гидросистем заключается в передаче усилия при помощи перекачки жидкости. Дело в том, что они почти не сжимаются под давлением и, по этой причине, прекрасно подходят для передачи, порой очень больших, усилий.

Читать еще:  Как починить измерительную рулетку: советы специалиста

Согласно закону Паскаля, при подаче, жидкость оказывает равное действие на все одинаковые по площади поверхности, что в конкретном приложении означает – меньшим усилием, на меньшей площади, можно уравновесить большее, на большей площади.

По сути, получается нечто вроде гидравлического редуктора. При этом усилие, приложенное к меньшей плоскости, на большей увеличится пропорционально их размеру.

Именно этот принцип лежит в основе всех гидравлических систем. Помимо кажущейся его простоты и гибкости применения, существует несколько основных плюсов таких устройств:

  • чрезвычайно высокая эффективность при работе с большими нагрузками (транспортировке больших грузов или приложении больших усилий);
  • возможность обеспечения высокой точности настройки;
  • незаурядная надёжность (гидравлические системы легко защищаются от перегрузок с помощью предохранительных клапанов стравливания избыточного давления);
  • относительно небольшие габариты оборудования и экономичность при эксплуатации.

Устройство гидроцилиндров.

Гидроцилиндр – это самый простой образец двигателя. Выходное (подвижное) звено, которым может быть шток, плунжер или же сам корпус цилиндра, осуществляет возвратно-поступательное движение.

Основные параметры, которыми характеризуют все гидроцилиндры – это внутренний диаметр, ход поршня, диаметр штока и номинальное давление рабочей жидкости.

Наименование компонентов гидроцилиндра:

Крышка – 1; Гильза – 2; Гайка – 3; Кольцо – 4; Шайба – 5; Манжета – 6; Кольцо – 7; Поршень – 8; Кольцо – 9; Шайба – 10; Кольцо пружинное – 11; Кольцо подворотниковое – 12; Манжета – 13; Кольцо – 14; Крышка – 15; Грязесъемник – 16; Кольцо пружинное – 17; Подшипник – 18; Шток – 19; Втулка – 20.

Гидроцилиндры бывают нескольких видов: поршневые, телескопические, плунжерные, двустороннего и одностороннего действия. По типу закрепления гидроцилиндры делятся на модели с шарнирным креплением и жестким.

Гидроцилиндр одностороннего действия совершает усилие на подвижном звене, которое направлено только в одну сторону (рабочий ход цилиндра). В противоположном направлении подвижное звено просто перемещается обратно под действием силы тяжести или возвратного механизма, например, пружины. У этих цилиндров есть лишь одна рабочая плоскость.

У гидроцилиндров двустороннего действия возможностей несколько больше. У них две рабочих плоскости, то есть рабочие усилия на выходном звене они могут создавать в двух направлениях. Чтобы обеспечить возвратно-поступательное движение жидкость поочередно поступает под давлением в полости цилиндра. Когда одна из полостей наполняется жидкостью, другая соединяется со сливом. У гидроцилиндра две полости: штоковая полость, в которой располагается шток, и поршневая.

Разновидности и особенности гидросистем

В большей части перечисленного выше оборудования установлены гидросистемы с использованием гидроцилиндров.

Все они, в свою очередь, делятся на гидроцилиндры одностороннего или двухстороннего действия.

В зависимости от способа установки и крепления к машине гидроцилиндры можно разделить на два типа: гидроцилиндры жёстко закреплённые; гидроцилиндры шарнирные.

По специфике их работы выделяют несколько видов:

  • поршневые;
  • плунжерные;
  • телескопические;

Цилиндры одностороннего действия рассчитаны на приложение усилия гидравлической жидкости к выходному элементу (поршню или плунжеру), в одном направлении. Обратный ход осуществляется за счёт распрямления пружины или под действием силы тяжести (либо за счёт работы другого цилиндра или механизма).

Надо учитывать, что в случае применения гидравлического цилиндра с возвратной пружиной, усилие прямого хода будет меньше, чем аналогичного по размерам двунаправленного. Происходит это потому, что в момент нагнетания жидкости, помимо прочих нагрузок, преодолевается сила упругости пружины.

Что касается двунаправленных гидравлических цилиндров, то в них используется конструкция с двумя рабочими плоскостями. Это позволяет прилагать усилие в двух направлениях. При этом одна из частей цилиндра подключается к сточному клапану, а другая к нагнетательному.

Для этого варианта цилиндра тоже существует нюанс. При поступательном движении поршня производимое усилие больше, а скорость меньше чем при возвратном. Это связано с разницей рабочих площадей (речь идёт об эффективном сечении поршня) к которым прилагается давление жидкости. При обратном движении, площадь меньше за счёт диаметра «выходного элемента» гидроцилиндра.

Наверное, стоит упомянуть и о телескопических гидроцилиндрах, хоть они и очень редко используются в прессах.

Такая разновидность применяется в случаях, когда требуется вылет штока, значительно превышающий длину корпуса самого цилиндра. Выполнена эта конструкция как несколько вложенных один в другой цилиндров, корпус каждого следующего в которой служит штоком, предыдущей.

Производятся они в вариантах с однонаправленным, так и двунаправленным движением. Такой агрегат проще всего встретить на самосвалах.

В случае изготовления прессов в кустарных условиях, принцип их действия ничем не отличается от их промышленных аналогов. Единственное, что в таких устройствах, в большинстве случаев, применяют ручные насосы. Из-за малых габаритов и сравнительно небольших усилий, нет острой необходимости в громоздких и достаточно дорогостоящих масляных насосах.

Эксплуатация и обслуживание

Мы рассмотрели лишь основные параметры и разновидности гидроцилиндров, применяющихся в прессах, промышленной и спецтехнике. Они являются одной из основных частей гидросистем, но отнюдь не единственной.

Работа этих мощных устройств зависит от качества и состояния множества узлов: насосов, фильтров, клапанов, масляных магистралей. Каждый из них, исполняет свою важную функцию, а потому тоже нуждается в правильной эксплуатации и тщательном обслуживании.

При работе с такими устройствами, как гидроцилиндры, не стоит также забывать о технике безопасности. Имейте в виду, что вы работаете с оборудованием, производящим усилие от нескольких сотен килограмм до нескольких десятков тон. Неосторожное обращение с ними может привести к серьёзным увечьям.

Обозначение типа гидроцилиндра и его принципа действия:

ГЦ — (гидроцилиндр общего назначения)

ГТ — (гидроцилиндр телескопический)

.1 — гидроцилиндр поршневой двустороннего действия с односторонним штоком;

Читать еще:  Как сделать соединение ласточкин хвост фрезером

.2 — гидроцилиндры поршневые двустороннего действия с двусторонним штоком;

.3 — гидроцилиндры поршневые одностороннего действия;

.4 — гидроцилиндр плунжерный;

100 – обозначение диаметра поршня (плунжера) гидроцилиндра от 40 мм до 250 мм

80 – обозначение диаметра штока гидроцилиндра от 25 мм до 160 мм

200 – обозначение хода штока гидроцилиндра от 10 мм до 5000 мм

20 – номинальное (рабочее) давление гидроцилиндра от 10 Мпа до 70 Мпа

04 / Х 2 / D – вид исполнения гидроцилиндра

A1 – размещение передней бонки (подача жидкости в штоковую полость) на гидроцилиндре

А2 — размещение задней бонки (подача жидкости в поршневую полость) на гидроцилиндре

Х – дополнительные опции

. Д — наличие демпфирования;

. А — из легкосплавных материалов;

. Т – наличие торможения

. УХЛ — Климатическое исполнение и категория размещения по ГОСТ 15150

Как выбрать гидроцилиндр телескопический

Гидроцилиндры телескопические в нашем каталоге представлены в большом выборе. Выбирая телескопический гидравлический цилиндр двустороннего действия, обратите внимание на такие его характеристики, как уровень номинального давления, длина цилиндра в выдвинутом и свернутом положении, диаметр и длина каждого из его штоков. Со всеми этими параметрами вы можете ознакомиться на нашем сайте. При выборе цилиндра важно как качество его изготовления, так и точное его соответствие заданному оборудованию. В тех случаях, когда цилиндр в точности подходит для конструкции техники, он будет способствовать минимализации расхода топлива и повышению срока службы остальных компонентов машины.

Гидроцилиндры телескопические, которые мы выпускаем, осуществляют направленное действие благодаря работе гидравлических жидкостей и масел. Конструкция цилиндров и характеристики жидкости позволяют им работать при широком диапазоне температур внешней среды. Все наше оборудование проходит сложные стендовые испытания и имеет сертификаты о высоком качестве. Мы самостоятельно занимаемся изготовлением гидравлического оборудования и деталей к нему, поэтому можем производить и осуществлять поставку цилиндров, имеющих любые заданные параметры. Ознакомьтесь с полным списком цилиндров, которые мы уже производим, их подробными параметрами и, в случае, если требуемого оборудования не нашлось, свяжитесь с нашими менеджерами и оставьте заказ на изготовление.

Нажимая кнопку «Отправить», Вы даете согласие на обработку и хранение персональных данных. Ознакомиться с Политикой конфиденциальности

Разновидности двигателей

По положению штока:

  1. Однопозиционные.
  2. Двухпозиционные.

По виду рабочего звена:

  1. Плунжерные.
  2. Мембранные.
  3. Поршневые.
  4. Сильфонные.

Поршневые:

  1. С использованием одностороннего штока.
  2. С двухсторонним штоком.

По характеру хода поршня:

  1. Телескопические.
  2. Одноступенчатые.

С учётом условия торможения:

  1. Без торможения.
  2. С торможением.

Маркировка по ГОСТ

Из-за большого количества типов и видов гидроцилиндров была принята их стандартизация в соответствии с ГОСТ 2 Г52-1-86. Форма обозначения шифров по ГОСТ состоит из девяти знаков:

  1. Тип гидравлического цилиндра (1 – поршневой, 2 – плунжерный, 3 – телескопический).
  2. Направление действия (1- одностороннего, 2 – двухстороннего).
  3. По возможности торможения (1 – без торможения, 2 – с торможением).
  4. Способ крепления (1 – на лапах, 2 – фланцевый, 3 – на проушинах, 4 – на цапфах, 5 – с закладными полукольцами и резьбой на штоке, 6 – с приваркой задней крышки и резьбой на штоке).
  5. Диаметр поршня в миллиметрах.
  6. Диаметр штока в миллиметрах.
  7. Величина хода в миллиметрах.
  8. Климатическое исполнение.
  9. Категория размещения.

По направлению давления жидкости

Одностороннего действия

У таких цилиндров шток движется в одном направлении под давлением рабочей жидкости. Он возвращается в исходное положение с помощью сжатой пружины или силы тяжести.

Двустороннего действия

Шток движется в обоих направлениях под воздействием рабочей жидкости, в качестве которой обычно используется масло. Нужно учитывать, что шток имеет различные площади при прямом и возвратном ходе. По этой причине при прямом ходе деталь работает быстрее, чем на обратном.

В одинаковых условиях эксплуатации цилиндры двустороннего действия формируют больше усилия, чем односторонние модели. Это обусловлено тем, что последним на прямом ходу приходится справляться с силой упругости пружины.

Агрегаты с двусторонним действием активно используются в подъеме и опускании отвала бульдозеров, ковша самосвалов. Кроме того, применяется в прессах, станках и другой тяжелой спецтехнике, где для прямого хода нужно больше энергии, чем для возвратного.

По характеру хода

Телескопические

Эти модели получили свое название из-за характерной формы, напоминающей подзорную трубу или телескоп. Они приобрели такой вид из-за того, что штоки входят друг в друга, как матрешки. Данное конструктивное решение позволяет добиться большого хода в исходном состоянии.

Телескопические цилиндры могут быть как одностороннего, так и двустороннего действия. Это незаменимое решение для случаев, когда нужно получить большую величину перемещения при небольших размерах. Чаще всего модели используются в самосвалах.

По характеру хода также есть одноступенчатые гидроцилиндры. Это классические агрегаты, которые имеют только один шток и гильзу.

По типу рабочего звена

Плунжерные

В качестве исполнительного механизма применяется плунжер, на который оказывает давление рабочая жидкость. Возвратный ход производится под воздействием сил тяжести или внешних сил. Скорость перемещения механизма определяется диаметром плунжера и расходными характеристиками жидкости.

Плунжерные модели могут быть только одностороннего действия и оснащаться односторонним штоком.

Мембранные и сильфонные

Мембранный получил свое название из-за наличия мембраны, которая может быть гофрированной или гладкой. Для производства плоских используются резинотканевые материалы, рассчитанные на давление не более 1 МПа.

Сильфоны делают из металла, а для техники с небольшими нагрузками подойдут модели с фторопластом или резиной.

Поршневые

Представляет собой линейный гидравлический двигатель, у которого исполнительным механизмом выступает поршень. После перемещения рабочей жидкости в поршневую полость происходит выдвижение штока, который по мере необходимости преодолевает усилие нагрузки. Если жидкость попадает в штоковую полость, сам шток втягивается.

Герметичность конструкций обеспечивается благодаря манжетным уплотнениям, которые не дают жидкости перемещаться из одной полости в другую. Грязесъемники защищают гидроцилиндр от проникновения посторонних частиц.

Читать еще:  Баллонная система СО2 для аквариума. Руководство для пользователя

Цилиндры выпускаются как с односторонним, так и с двухсторонним штоком. Как мы говорили, обычно скорость движения штока в обоих направлениях получается разной. Чтобы добиться одинаковых показателей скорости или усилий, используются модели с двухсторонним штоком. Эти модели чаще всего встречаются для поворота рабочих частей в навесных экскаваторах.

Поршневые гидроагрегаты нашли применение в грузозахватных приспособлениях и экскаваторах.

Кроме того, гидроцилиндры бывают с торможением или без него, иметь две позиции штока (двухпозиционные) или несколько позиций (многопозиционные).

Для подбора гидрооборудования с нужными свойствами обращайтесь в компанию «Гидротехтрейд». Мы также предложим купить либо изготовим новый цилиндр любого вида – по образцу или чертежам заказчика. Кроме того, специализируемся на ремонте гидравлических цилиндров путем замены и восстановления деталей и поверхностей. На все работы и детали даем гарантию.

РЕМОНТ И ОБСЛУЖИВАНИЕ
ЛЮБОЙ ГИДРАВЛИКИ

Гидроцилиндры. Классификация и области применения

Гидравлические цилиндры представляют собой объемный гидродвигатель, преобразующий энергию жидкости в механическую, обеспечивающую линейное движение подвижного элемента. Подвижным элементом чаще всего является — шток цилиндра, в некоторых случаях — корпус цилиндра.

Гидравлические цилиндры можно обычно классифицируют по:·

Классификация гидроцилиндров по областям применения

Мобильные

Предназначены для использования на мобильной технике. Обычно это простые сварные цилиндры, срок службы которых, как правило, не превышает срок службы самой мобильной техники. Работа таких цилиндров занимает незначительную долю в цикле работы мобильной машины. Например, гидроцилиндр опрокидывания кузова самосвала работает только во время выгрузки, остальное время не работает. В связи с этим прочностные расчеты проводятся с меньшими коэффициентами запаса прочности по сравнению с индустриальными. Соответственно, такие цилиндры имеют малые габариты и вес, но наработка на отказ может быть снижена.

Индустриальные

Такие цилиндры установлены на промышленных предприятиях в составе автоматических линий и отдельных установок (металлургия/ деревообработка и т.д.). Особенностью является постоянная работа в течении 8-24 часов в день в тяжелых условиях (вода/пар/окалина/высокая температура и пр.), с остановкой и обслуживанием только на время полугодичных/годичных ППР. Индустриальные гидроцилиндры отличаются высокой надежностью и большой наработкой на отказ, а также ремонтопригодностью (замена комплектов уплотнений).

Энергетические

Используются в системах регулирования и аварийного останова гидравлических, газовых и паровых турбин. Такие цилиндры должны быть очень надежны, обладать низким трением и возможностью осциллировать с высокой частотой и малой амплитудой, без повреждения уплотнений и штоков.

Судовые/Морские

Основной особенностью таких специальных гидравлических цилиндров является наличие сертификатов классификационных обществ, для применения на судах/платформах. Судовые гидроцилиндры отличаются повышенными требованиями противодействия коррозии (солевой туман, морская вода):

специальная покраска корпуса цилиндров по стандарту ISO 12944 — C5/CX

применение коррозионностойких покрытий штока или даже применение нержавеющих штоков

В некоторых случаях цилиндры полностью изготавливаются из нержавеющей стали. В зависимости от места использования могут применяться хладостойкие стали и специальные скребки против наледи.

Классификация по конструктивным особенностям

Сварные

Конструктивной особенностью является приварка задней крышки цилиндра к гильзе. Обычно элементы крепления (проушины, наконечники, фланцы) и порты для подачи масла тоже могут быть приварены.

В зависимости от области применения могут использоваться:

Как компактное и недорогое решение для мобильной техники.

Для вспомогательных операций в промышленности (не требующих высокой надежности от оборудования). В нашем ассортименте — это гидроцилиндры серий MDR/MDA с номинальным давлением 160-210 бар.

Специальные гидроцилиндры для ответственных областей применения (для гидротехнических сооружений, прессовые цилиндры, судовые/морские цилиндры). Обычно такие цилиндры проектируются и изготавливаются на основе технического задания.

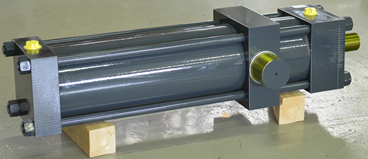

Цилиндры на стяжных шпильках

Круглые цилиндры

Обычно эти цилиндры представляют собой более толстостенную гильзу с установленными на резьбу задним и передним фланцем (или с приварными фланцами). Задняя и передняя (с установленной буксой) крышка прикручиваются болтами к фланцам. Такой конструктив позволяет использовать шевронные уплотнения в передней крышке, а также использовать подшипники скольжения с большей несущей способностью. Тем самым цилиндры более приспособлены для работы в тяжелых условиях при номинальном давлении 250-350 бар. Представителем данных цилиндров является серия HC3 по ISO 6022 на 250/350 бар(спец исполнение). Отличаются высокой надежностью и находят применение во всех отраслях промышленности.

Классификация гидроцилиндров по принципу действия

Гидроцилиндры одностороннего действия

Основное применение домкраты и подъемные системы, а также прессовые цилиндры. Роль поршня выполняет шток, возврат осуществляется под действием силы тяжести или других возвратных гидроцилиндров (прессы)

  • С пружинным возвратом

Обычно используются в системах, требующих фиксации одних элементов относительно других, за счет механической энергии сжатой пружины. Сила пружины (винтовая или блок тарельчатых пружин) держит цилиндр в нормально выдвинутом/втянутом положении, при подаче давления шток втягивается/выдвигается. При снятии давления шток под действием пружины возвращается в начальное положение.

Гидроцилиндры двухстороннего действия

  • Дифференциальные гидроцилиндры

Самые распространенные гидроцилиндры. Отличительной особенностью является наличие поршня с

закрепленным на нем штоком, а также разница между усилиями выдвижения и втягивания за счет разности эффективных площадей. Используются в гидравлических системах с открытым и полуоткрытым контуром.

  • Гидроцилиндры с проходным штоком

В отличии от предыдущих цилиндров к поршню присоединены два

разнонаправленных штока. Равность объемов двух штоковых полостей таких гидроцилиндров позволят применять их в гидравлических системах с закрытым контуром.

  • Телескопические гидроцилиндры

Многосекционные цилиндры, чаще всего одностороннего действия. Длина телескопического цилиндра в сложенном состоянии составляет от 40% до 20% длины в разложенном состоянии. Когда пространство для установки гидроцилиндра ограничено, но нужно обеспечить большой ход, телескопический цилиндр является идеальным решением. В качестве примера можно привести телескопический цилиндр подъема стрелы крана или опрокидывания кузова самосвала.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
