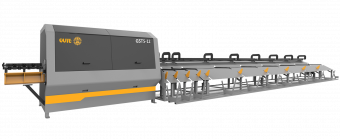

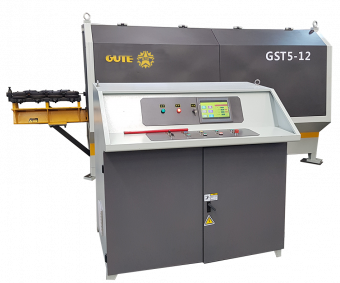

Правильно-отрезной станок ВПК GST 5-12

Правильно-отрезной станок ВПК GST 5-12

  • Описание
  • Характеристики
  • Высокоскоростной правильно-отрезной станок GST5-12. Обрабатывает арматуру диаметром от 5 до 12 мм. Скорость выпрямления (протяжки) 120 м/мин. Мощность 61 кВт.

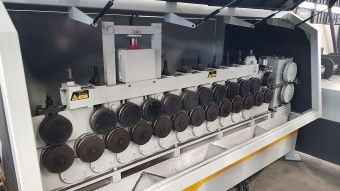

    Автоматический роликовый механизм выпрямляет арматуру одновременно в горизонтальной и вертикальной плоскостях. Пульт управления с сенсорным экраном позволяет задать необходимые параметры скорости протяжки, количество и длину заготовок.

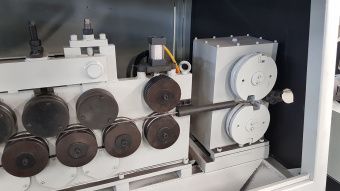

    Благодаря наличию интегрированного механизма вертикального сжатия, процесс выпрямления и мерной резки стальной арматуры ускоряется до 120 м/мин. С помощью системы маятниковой резки с сервоприводом возможно легко и точно отрезать заготовки фиксированной длины.

    Полностью закрытый корпус, удобная приемная линия и механизм автоматического выравнивания облегчают работу оператора, транспортировку готовых изделий, позволяют повысить безопасность и эффективность производства.

    Особенности

    Система выпрямления роликового типа, без искажений и ударных воздействий;
    Наличие гидравлического пресса с регулировкой давления;
    Плавная регулировка скорости протяжки;
    Система маятниковой резки с сервоприводом, повышенная точность измерений с минимальной погрешностью, качественные комплектующие;
    Автоматический выравнивающий механизм, позволяет производить более аккуратные стандартные арматурные изделия;
    Функция пакетной обработки заданий для комфортной работы.

    Бухтодержатели

    Бухтодержатель в комплекте – 1 шт.;
    Максимальная нагрузка — 5 тонн на каждый;
    Автоматическая пневмо-тормозная система (опционально);
    Легко разбирается и транспортируется.

    Устройство приема готовых изделий

    Автоматический прием длинных стержней до 12м — входит в стандартную комплектацию;

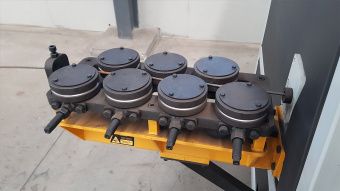

    Успокоитель арматуры

    Способствует удержанию арматуры при разматывании ее из бухты.

    Правильно-отрезной станок ВПК GST 5-12

    • Описание
    • Характеристики
    • Высокоскоростной правильно-отрезной станок GST5-12. Обрабатывает арматуру диаметром от 5 до 12 мм. Скорость выпрямления (протяжки) 120 м/мин. Мощность 61 кВт.

      Автоматический роликовый механизм выпрямляет арматуру одновременно в горизонтальной и вертикальной плоскостях. Пульт управления с сенсорным экраном позволяет задать необходимые параметры скорости протяжки, количество и длину заготовок.

      Благодаря наличию интегрированного механизма вертикального сжатия, процесс выпрямления и мерной резки стальной арматуры ускоряется до 120 м/мин. С помощью системы маятниковой резки с сервоприводом возможно легко и точно отрезать заготовки фиксированной длины.

      Полностью закрытый корпус, удобная приемная линия и механизм автоматического выравнивания облегчают работу оператора, транспортировку готовых изделий, позволяют повысить безопасность и эффективность производства.

      Особенности

      Система выпрямления роликового типа, без искажений и ударных воздействий;
      Наличие гидравлического пресса с регулировкой давления;
      Плавная регулировка скорости протяжки;
      Система маятниковой резки с сервоприводом, повышенная точность измерений с минимальной погрешностью, качественные комплектующие;
      Автоматический выравнивающий механизм, позволяет производить более аккуратные стандартные арматурные изделия;
      Функция пакетной обработки заданий для комфортной работы.

      Бухтодержатели

      Бухтодержатель в комплекте – 1 шт.;
      Максимальная нагрузка — 5 тонн на каждый;
      Автоматическая пневмо-тормозная система (опционально);
      Легко разбирается и транспортируется.

      Устройство приема готовых изделий

      Автоматический прием длинных стержней до 12м — входит в стандартную комплектацию;

      Успокоитель арматуры

      Способствует удержанию арматуры при разматывании ее из бухты.

      Станок состоит из трех основных модулей:
      — Бухтодержатель
      — Правильно — отрезной модуль
      — Блок управления (компьютер).
      — Приемные лотки (4 лотка по 2 м.)

      Предусмотрены два режима работы:
      — Ручной режим используется для заправки арматуры или проволоки;
      для тестов гидравлики, протяжки, резки, и для настройки правильного блока.
      — В автоматическом режиме производится автоматическая протяжка, правка и резка заданного количества заготовок заданной длины

      Технические характеристики:

      Похожие продукции Правильно отрезной станок GT5-12Q

      • Правильно-отрезной станок GT5-12Q быстро выпрямляет и режет: максимальная скорость резки 130 m/min, быстрее в 3-4 раза ,чем китайский однородный продукт.
      • Правильно-отрезной станок GT5-12Q подходит для новой стали 3 класса:производительность выпрямления нашего станка является уникальной,подходит для резки и выпрямления холоднопрокатной арматуры и новой стали 3 класс,которая способствует правительство.
      • Правильно-отрезной станок GT5-12Q интеллектуально управляет: мы принимаем контроль PLC.Оперирование,регулирование и дистанционное управление являются легкими и надежными.

      Технические данные GT5-12Q

      Гладкие идеформированныеарматуры в бухте (с низким содержанием углерода)

      Φ5 –Φ12 [mm] (холоднокатаная)

      Φ5 –Φ10 [mm] (горячекатаная)

      130 [m/min] (ACуправления с переменной частотой)

      Технические особенности продукции

      Автоматический правильно отрезной станок предназначен для применения в различных видах производства для выпрямления арматуры, а также резки отдельных стальных стержней и проволоки, размеры которых не превышают 12,5 метров по длине и 12 мм по ширине. Высокая эффективность и точность оборудования обеспечивается благодаря применению механизма правки роликового типа и интегрированной системы сжатия. При этом процесс выпрямления может производиться как в вертикальном, так и горизонтальном положении со скоростью до 120 м/мин без ударных воздействий и искажений.

      Для корректировки работы электрического двигателя мощностью 61кВт предусмотрена частотная регулировка. Внесение требуемых рабочих параметров, скорости выпрямления, размеров и количества готовых изделий осуществляется посредством специального сенсорного пульта управления. Система маятниковой резки, оборудованная сервоприводом, дает возможность получать заготовки заданной длины с высокой степенью точности.

      Правильно отрезной станок GST 5-12 обладает надежным закрытым корпусом, функциональной линий приема проволоки или арматуры, системой автоматического выравнивания. Все это существенно упрощает обслуживание оборудования в процессе эксплуатации, обеспечивает безопасность промышленного производства.

      На нашем сайте есть возможность заказать и купить промышленные станки GST 5-12 по приемлемым ценам на выгодных условиях, в том числе и в лизинг.

      Ключевые преимущества

      • — роликовый механизм выпрямления;
      • — гидравлический пресс с возможностью корректировки рабочего давления;
      • — механизм маятниковой мерной резки, обеспечивающий минимальную погрешность;
      • — использование комплектующих и расходных материалов высокого качества;
      • — система автоматического выравнивания и сортировки;
      • — наличие опции пакетной обработки.

      Что входит в состав комплектации?

      • — размотчик для закрепления проволоки или арматуры механического типа;
      • — мерный приемник для сбора готовой продукции;
      • — электрический шкаф управления;
      • — комплект запчастей, расходных материалов;
      • — набор инструментов для настройки оборудования.

      О проекте «Доступные роботы»

      В рамках внедряемой концепции «Доступные роботы» планируется обеспечить российский рынок промышленного оборудования доступными по стоимости машинами. Это позволит реализовать эффективные с экономической точки зрения решения в сфере обработки арматуры. Разработана и выпускается разнообразная линейка роботизированного оборудования с блоками ЧПУ, полностью адаптированная к российским условиям и не уступающая по качеству европейским аналогам.

      Совместный проект GUTE Machinery и ГК ВПК призван сломать существующие стереотипы, что на рынке представлены станки, предназначенные для обработки арматурной стали только в высоком ценовом диапазоне.

      Как оплатить:

      Физические лица в случае самовывоза товара оплату могут произвести по факту через кассу Сбербанка РФ, находящегося рядом с нашим офисом. Также Вы можете оплатить предварительно путем перечисления 100% предоплаты на счет компании ООО «БерТэк» через Сбербанк РФ или любой другой банк.

      В случае Доставки товара действует 100% предоплата cогласно выписанному счету на счет компании ООО «БерТэк» через Сбербанк РФ или любой другой банк.

      Юридические лица оплачивают заказ согласно выписанному счету. После оплаты заказа обязательно сообщите нам по телефону (495) 640-64-84 или по электронной почте info@bertech.ru
