Миниатюрный индикатор напряжения бортовой сети автомобиля

Миниатюрный индикатор напряжения бортовой сети автомобиля

Даже при простейших работах в электрических цепях в хозяйстве пригодится индикатор напряжения – устройство показывающее наличие или отсутствие электрического тока и напряжения в сетях от 220 до 1000в (в зависимости от прибора). Целесообразность его использования продиктована в первую очередь тем, что электрический ток не получится увидеть глазами – о его наличии можно судить только по тому, работает включенное в розетку устройство или нет.

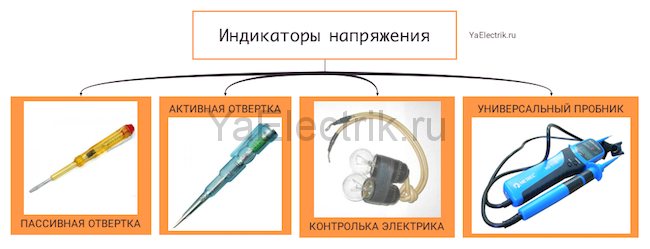

Разновидности индикаторов

Главная функция, которую должен выполнять указатель напряжения, это проверка целостности электрической цепи – именно от этого зависит, будет работать включенный в розетку прибор или нет. Различные устройства справляются с этой задачей по-разному – стандартная отвертка индикатор напряжения использует для проверки ток, который уже есть в сети (пассивная), а внутри многофункционального тестера-пробника напряжения есть целая схема с отдельным питанием (активный), что позволяет прозванивать даже обесточенные электрические цепи. Все эти устройства работают по схожему принципу, но имеют некоторые различия в правилах применения.

Пассивная отвертка индикатор

Это однополюсный бытовой индикатор фазы, выполняющий одну-единственную задачу – показать наличие или отсутствие напряжения в определенной точке электрической цепи. Профессиональными электриками не используется, ввиду крайне ограниченного функционала, но дома среди набора инструментов «на всякий случай» она может пригодиться.

Бесспорное преимущество устройства в том, что наличие напряжения однополюсный индикатор показывает после прикосновения к любому токоведущему контакту. Нулевой провод не нужен – его роль выполняет тело человека, что держит в руках отвертку. Наличие или отсутствие фазы показывает неоновая лампа внутри устройства – чтобы проверить напряжение надо жалом отвертки коснуться проводника, а рукой дотронуться до контактной пластины на ручке.

Для защиты пользователя от высокого напряжения между жалом и лампой установлен резистор, но из-за этого индикатор не реагирует на напряжение ниже чем 50-60 вольт.

Активная отвертка индикатор

Внутри корпуса прибора собрана схема, запитанная от собственного источника питания (батарейки), поэтому это более чувствительный детектор напряжения. Вместо неоновой лампы здесь используется светодиод, который реагирует не только на прикосновение к проводнику, но и если жало просто попадает в электромагнитное поле, которое есть вокруг любого проводника под напряжением. Это его свойство с успехом используется для поиска проводки в стенах или мест ее обрыва. Нужно взять отвертку за жало и провести ее вдоль провода – если в каком-то месте лампа перестала светить, значит там (+/- 15 см) повреждена проводка.

Также светодиодный индикатор будет срабатывать если одной рукой дотронуться до жала, а другой до контактной платины в рукоятке. Это свойство широко используется для прозвонки проводов (определения их целостности). Надо просто взять один конец провода в руку, а до другого дотронуться жалом отвертки – если нет обрыва, значит индикатор засветится.

Высокая чувствительность устройства является и его недостатком – так как индикатор может показать наличие напряжения и там, где его никогда не было и наоборот – он не отреагирует на обрыв нулевого провода (разве что поменять фазу и ноль местами).

Многофункциональная активная отвертка индикатор

Этот тестер напряжения является улучшенным вариантом предыдущего инструмента – отличается наличием переключателя, которым можно регулировать чувствительность прибора, а также использовать его в контактном и бесконтактном режиме.

Зачастую такая многофункциональная индикаторная отвертка оснащена жидкокристаллическим мини дисплеем, на котором показывается не только наличие напряжения, но и его вольтаж. Это позволяет определять паразитные токи наводки, которые трудно распознать пользуясь обычным индикатором наличия напряжения в цепи.

Читать еще:  Принцип работы дальномера оптического. Дальномеры различных конструкций — Мегаобучалка

Кроме дисплея такие устройства комплектуются зуммером, позволяющим без помех использовать прибор в условиях, когда цифровой индикатор не видно. По сути, ТОПовые модели электронных индикаторных отверток это упрощенные мультиметры, но с одним жалом вместо двух щупов. Некоторые электронные индикаторные отвертки даже способны измерить температуру поверхности, к которой прикасается жало устройства.

Самодельный пробник (контролька)

В сумке электрика зачастую есть самодельный пробник напряжения с обыкновенной лампочкой на 220 вольт – на профессиональном жаргоне получивший название «контролька». Несмотря на размеры, он зачастую бывает более удобным, хотя все его достоинства в полной мере раскрываются при проверке трехфазных сетей.

По сути это обычная лампочка, вкрученная в патрон, а провода исполняют роль щупов, которыми касаются контактов, на которых надо проверить наличие напряжения. По сравнению с другими простейшими пробниками индикаторами, контролька не просто показывает наличие электрического тока – по яркости ее свечения можно понять, нормальное ли в цепи напряжение.

К дополнительным преимуществам относится возможность проверить наличие всех трех фаз. К примеру, если есть три провода и два из них «посажены» на одну фазу, то любой другой указатель напряжения на другом конце провода просто покажет что на каждую жилу приходит фаза, а электродвигатель при этом запускаться не будет. В таком случае берется две контрольки, соединенные последовательно, и свободными щупами проверяются фазы между собой – на проводах с одной фазой лампочки гореть не будут. Плюс ко всему, контрольку всегда можно использовать как дополнительное освещение.

Из минусов устройства выделяется только то, что одну фазу можно проверить только если рядом есть нулевой провод, хотя сложно представить ситуацию с его отсутствием.

Универсальный пробник

Наиболее распространенный указатель напряжения среди инструментов профессионального электрика, совмещающий в себе функциональность и удобство использования. Универсальный прибор, который умеет все: определяет фазу и ноль в сети переменного тока, плюс и минус при постоянном, прозванивает проводку, показывает какое напряжение в цепи, имеет звуковую и визуальную индикацию.

Не все подобные устройства умеют находить проводку сквозь стены, но остальных функций более чем достаточно для ежедневных работ, с которыми сталкивается электрик.

Границы измерений определены качеством изоляции и моделью прибора – 220-380 или указатели напряжения до 1000 в и выше.

Мультиметр – все и сразу

Электрический универсальный тестер, объединяющий в одном корпусе все основные приборы, которыми пользуются электрики и радиолюбители – вольтметр, амперметр и омметр. Кроме того устройство может проверять диоды и транзисторы, а также измерять емкость конденсаторов.

Указатель напряжения отличается высокой точностью измерений – в зависимости от выставленного режима, определяет силу тока, сопротивление проводников и прочие значения до сотых и тысячных долей единиц. Для вывода результатов измерений оснащен жидкокристаллическим индикатором.

Руководство по изготовлению

Собрать схему с использованием светового или звукового индикатора для своего авто можно в домашних условиях. Если у вас есть опыт в электротехнике, то это задача не займет много времени. Но даже если вы никогда прежде не занимались выполнением таких работ, то в этом нет ничего сложного. Главное — это правильно соединить все элементы схемы и подключить их к бортовой сети.

Рассмотрим пример сборки индикатора для определения напряжения аккумулятора авто. Вместо десяти отдельных диодных элементов, которые отмечены на схеме, мы будем использовать цельный индикатор, поскольку он занимает не так много места.

Что понадобится?

Что приготовить перед тем, как приступить к процессу:

  • сама схема, в нашем примере используется LM 3914;
  • диодная планка, рассчитанная на 10 сегментов, можно использовать Kingbright DC-763HWA;
  • блок питания с возможностью регулировки от 10 до 15 вольт;
  • резисторы.
Читать еще:  Длина шины для бензопилы. Нужно ли учитывать?

Этапы

Вкратце рассмотрим инструкцию по изготовлению устройства:

  1. В первую очередь, печатную плату необходимо очистить от пыли. Проследите за тем, чтобы этот компонент был чистым, на нем не должно быть следов подгорания, в противном случае это может привести к неработоспособности девайса в будущем.
  2. На готовой к использованию плате необходимо собрать все компоненты в соответствии с приведенной схемой. Для пропайки элементов используйте паяльник с расходными материалами. Все без исключения составляющий части девайса должны быть зафиксированы как можно более прочно. Если крепление резисторов и диодной планки будет слабым, то конструкция со временем может разболтаться в результате вибраций, соответственно, работоспособность девайса будет нарушена.
  3. Для большего удобства и обеспечения более компактной сборки устройства правый резисторный элемент нужно обрезать.
  4. После того, как все составляющие на плате будут установлены, осуществляется настройка системы. Для этого на плату нужно подать напряжение величиной 10.5 вольт и произвести регулировку правого подстроечника. Вам нужно добиться того, чтобы включилась первая диодная полоска на устройстве.
  5. Затем на устройство нужно подать 15-вольтовое напряжение и произвести регулировку девайса таким образом, чтобы начала гореть последняя полоска на плате. Помните о том, что гореть должны не все полоски, а только одна из них.
  6. Далее, вам остается только установить изготовленный девайс в любом удобном для вас месте и подключить его к бортовой сети. В частности, если вы делали девайс для определения заряда АКБ, то лучше будет подключить его на участке цепи, который соединен непосредственно с аккумулятором.
  7. Чтобы удостовериться в том, что устройство функционирует правильно, вам необходимо с помощью мультиметра проверить заряд самой аккумуляторной батареи. После чего сопоставить эти цифры с делением на шкале 10-сегментного индикатора. Если заряд АКБ полный, то должна гореть последняя полоска, если средний — то диодная лампочка посредине индикатора, а если заряд минимальный — то первая лампа.

Плата для сборки устройства

Цена вопроса

Если вы хотите установить в свой автомобиль индикатор напряжения, то можно купить уже готовый цифровой девайс. Стоимость более-менее качественного устройства будет начинаться от 250 рублей. На рынке можно встретить варианты, цена которых составляет 1500 тысячи руб., но такие цифровые девайсы дополнительно оснащаются разными регуляторами, к примеру, температуры в салоне.

Оплатить товары можно прямо на сайте в режиме онлайн любым удобным способом: VISA, Master Card, Yandex.Деньги, Webmoney, Qiwi и др. Данный вид оплаты является предоплатой за товар и при доставке ничего уже доплачивать не нужно.

Мы следим за качеством товара и выборочно проверяем их перед оправкой клиенту! Увы, иногда попадается брак. В случае проблем с товаром, мы обязуемся произвести замену товара без доплаты или вернуть деньги в максимально возможные сроки. При возникновении вопросов по качеству товара пишите на наш e-mail admin@ustroistvo-avtomobilya.ru.

Назначение элементов и принцип работы

Вариант для автомобиля Простая схема для индикации напряжения бортовой сети автомобиля и заряда аккумулятора. Для повышения чувствительности в качестве антенны может быть использован отрезок изолированного провода или телескопическая антенна. Как пример приведем простейшую схему на контроллере ATMega

Этот вариант подходит для цепей до 12В. Такой индикатор годится для прозвонки проводов и выключателей.

Кроме дисплея такие устройства комплектуются зуммером, позволяющим без помех использовать прибор в условиях, когда цифровой индикатор не видно. Если на вход пробника подано импульсное напряжение, скважность импульсов можно оценить по яркости свечения того или иного светодиода.

Если напряжение выше напряжение отсечки полевого транзистора, он открывается и притягивает затвор VT2 на землю, тем самым закрывая его. А жрет она, благодаря постоянно горящему светодиоду, немало.

Болотника и Д.

Точная подстройка порога срабатывания задается резистором R2. Генератор вырабатывает импульсы длительностью около 20 мс, следующие с частотой 15 Гц.

Таким образом, не смотря на свою простоту, схема позволяет заранее узнать, что батарейка начала подходить к концу.
Как сделать нормальную мигалку на светодиоде из схемы так себе работающего индикатора электро поля

Читать еще:  Чем можно заменить паяльник в домашних условиях

Зачем нужен вольтметр в автомобиле?

В целом, при умелом использовании вольтметр в машине позволяет контролировать:

  • На сколько % заряжена или разряжена аккумуляторная батарея.
  • Как аккумулятор держит нагрузку во время запуска двигателя, когда работает стартер.
  • Нормально ли заряжается АКБ от генератора на холостых и в движении.
  • Какую нагрузку на бортовую сеть дают различные приборы – освещение, мощная акустика, инвертор и так далее.
  • Степень износа аккумуляторной батареи.

Как получить и расшифровать всю эту информацию при помощи довольно примитивного на первый взгляд прибора – детально рассказано ниже. А для начала вольтметр в машину надо выбрать и установить.

Электробезопасность

Вторая причина, по которой аккумуляторы имеют напряжение 12В — это электрическая безопасность. Действительно, от 12В очень сложно получить сильный удар током. Также такая мощность проще «переваривается» мелкой электроникой, работающей на низком напряжении.

Лампочки, электронные платы, прочая электрика в авто работает как слаботочная система. Для неё не нужно толстых проводов или кабелей питания, а также преобразователей напряжения.

Генератору автомобиля проще зарядить аккумулятор ёмкостью 12В. Увеличение мощности батареи привело бы к изменению строения самого генератора. Его бы пришлось видоизменять, дополнительно защищать, и, возможно, увеличивать в размере. А это сказалось бы на размещении его в подкапотном пространстве. Что было бы невыгодно и неэффективно.

Фабричные индикаторы заряда АКБ

Сегодня в продаже можно найти достаточно интересные устройства для контроля уровня зарядки аккумулятора по его напряжению. Давайте рассмотрим некоторые из них.

Индикатор уровня заряда аккумуляторной батареи DC-12 В

Это устройство продаётся в виде конструктора. Оно подойдёт для тех, кто дружит с электротехникой и паяльником.

Схема индикатора зарядки

Индикатор DC-12 В позволяет проверять заряд автомобильного аккумулятора и функционирование реле-регулятора. Индикатор продаётся в виде комплекта запчастей и собирается самостоятельно. Стоимость устройства DC-12 В составляет 300─400 рублей.

Основные характеристики индикатора DC-12 В:

  • Диапазон напряжений: 2,5─18 вольт;
  • Максимальный потребляемый ток: до 20 мА;
  • Габариты печатной платы: 43 на 20 миллиметров.

Панель с индикатором от TMC

Этот индикатор может заинтересовать тех, кто установил себе второй аккумулятор в машину.

Индикатор от TMC

Индикаторы Faria Euro Black Style и Signature Gold Style

В магазинах можно найти индикаторы уровня заряда аккумулятора 12В от фирмы Faria (США).

Euro Black Style

Signature Gold Style

Контроллер зарядки АКБ

Что бы отслеживать состояние аккума во время работы зарядного устройства, делаем контроллер заряда АКБ. Схема устройства и используемые компоненты максимально доступны, в то же время обеспечивают полный контроль над процессом подзарядки батарей.

Принцип работы контроллера следующий: пока напряжение на аккумуляторе ниже напряжения заряда – горит зелёный светодиод. Как только напряжение сравняется, открывается транзистор, зажигая красный светодиод. Изменение резистора перед базой транзистора меняет уровень напряжения, необходимого для открытия транзистора.

Это универсальная схема контроля, которую можно использовать как для мощных автомобильных аккумуляторов, так и для миниатюрных литиевых батареек-аккумуляторов.
